- 型號：VK-SVC 真空旋蓋機
- 電源供應器：AC220V/50-60Hz
- 旋蓋速度：1200-1500bph
- 功率：≤1.3KW（含真空幫浦）
- 瓶蓋直徑：Φ30-Φ85mm、Φ85-Φ110mm
- 瓶子高度：50-180mm、120－250mm
- 瓶徑：Φ30-Φ80mm、Φ80-Φ150mm
- 極限真空度：-0.08Mpa
- 旋蓋扭力：5-25N.M
- 耗氣量：0.5m3/0.7Mpa
這系列旋蓋機是我公司集多年生產經驗自行研發的；屬國內獨創，採用真空幫浦抽真空，真空度高，旋蓋扭力及真空度可依需求設定，相容於多種不同形狀尺寸的瓶子旋蓋，相容性強，調整方便。
主要氣動、電氣元件均採用世界知名品牌，性能穩定可靠。
廣泛應用於食品、罐頭、飲料、調味品、保健品等行業的玻璃瓶馬口鐵蓋真空旋蓋。
技術參數
- 型號：VK-SVC 真空旋蓋機
- 電源供應器：AC220V/50-60Hz
- 旋蓋速度：1200-1500bph
- 功率：≤1.3KW（含真空幫浦）
- 瓶蓋直徑：Φ30-Φ85mm、Φ85-Φ110mm
- 瓶子高度：50-180mm、120－250mm
- 瓶徑：Φ30-Φ80mm、Φ80-Φ150mm
- 極限真空度：-0.08Mpa
- 旋蓋扭力：5-25N.M
- 耗氣量：0.5m3/0.7Mpa
半自動真空旋蓋機操作說明
結構及工作原理

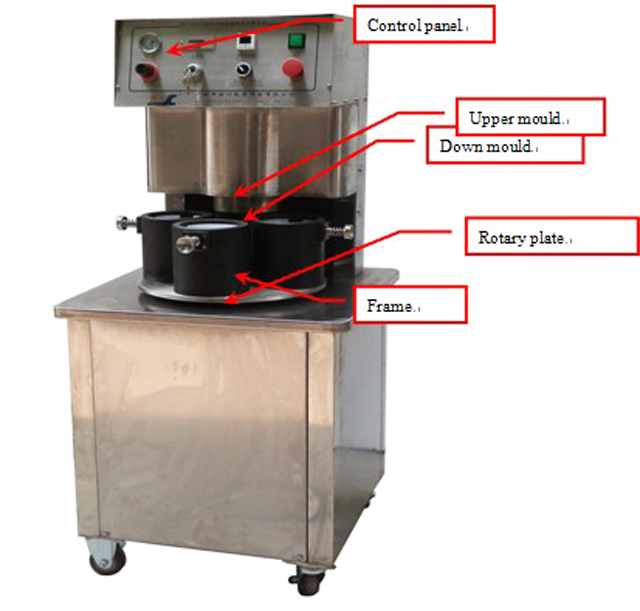

圖1：真空旋蓋機
工作原理及功能
本機由機架、上模下模、旋轉定位系統、旋蓋機構、真空系統、電氣及壓力控制系統等組成。
工作原理：將帶蓋的玻璃放入下模中，然後用手將下模放到旋蓋頭的中心位置。然後機器會自動真空旋蓋。
該機具有以下功能：
當您將下模放到旋蓋頭中心時，機器會自動真空旋蓋；
最低真空設定功能：如果機器無法達到設定的真空度，機器將無法進行下道工序；
旋蓋扭力功能：旋蓋頭採用汽缸移動，可透過壓力調整；
主要結構及組成：

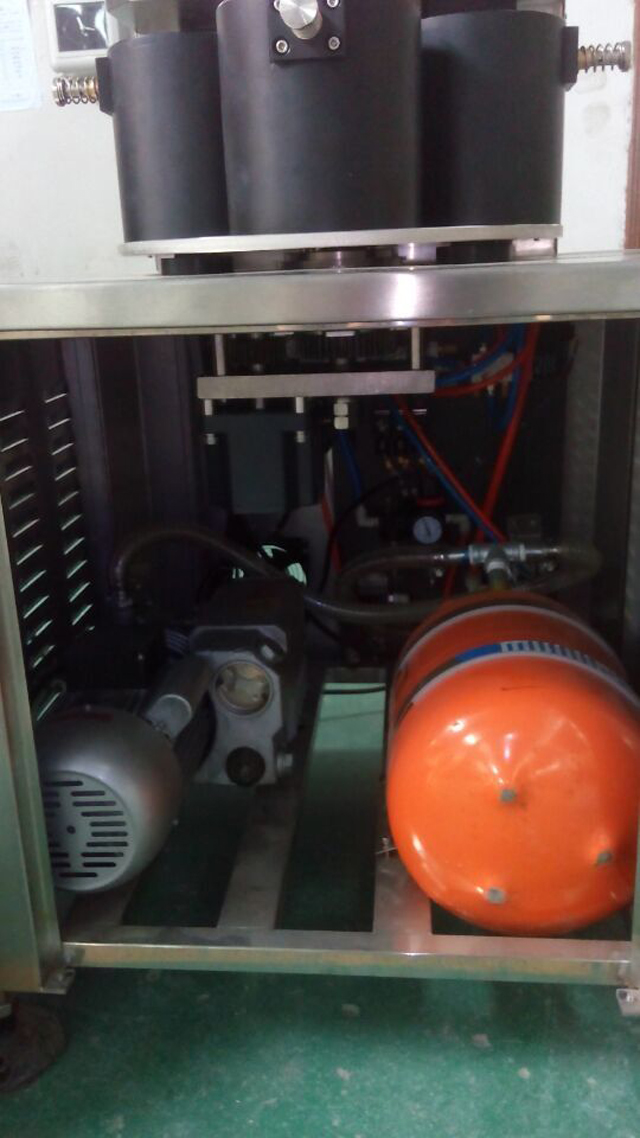

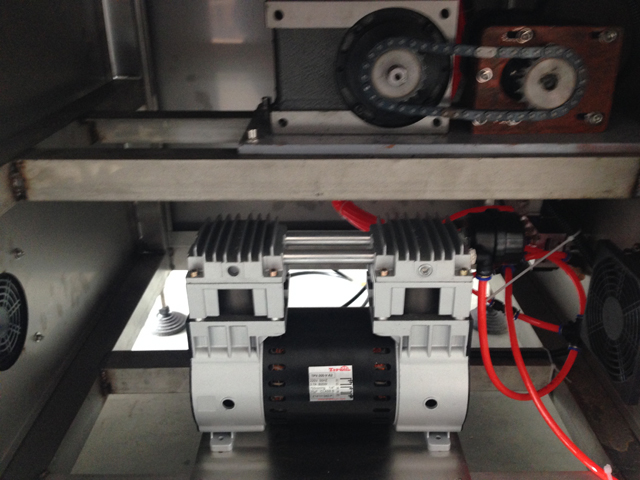

真空幫浦及真空罐：
真空幫浦和真空罐是用來實現真空功能的，真空幫浦內應有真空油，真空油內有一半即可。機器內無真空油時不得使用

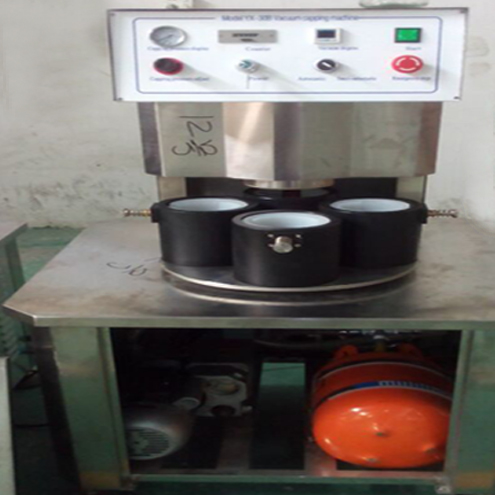

圖2 真空罐和真空泵
請按上圖連接真空幫浦和真空罐並供電

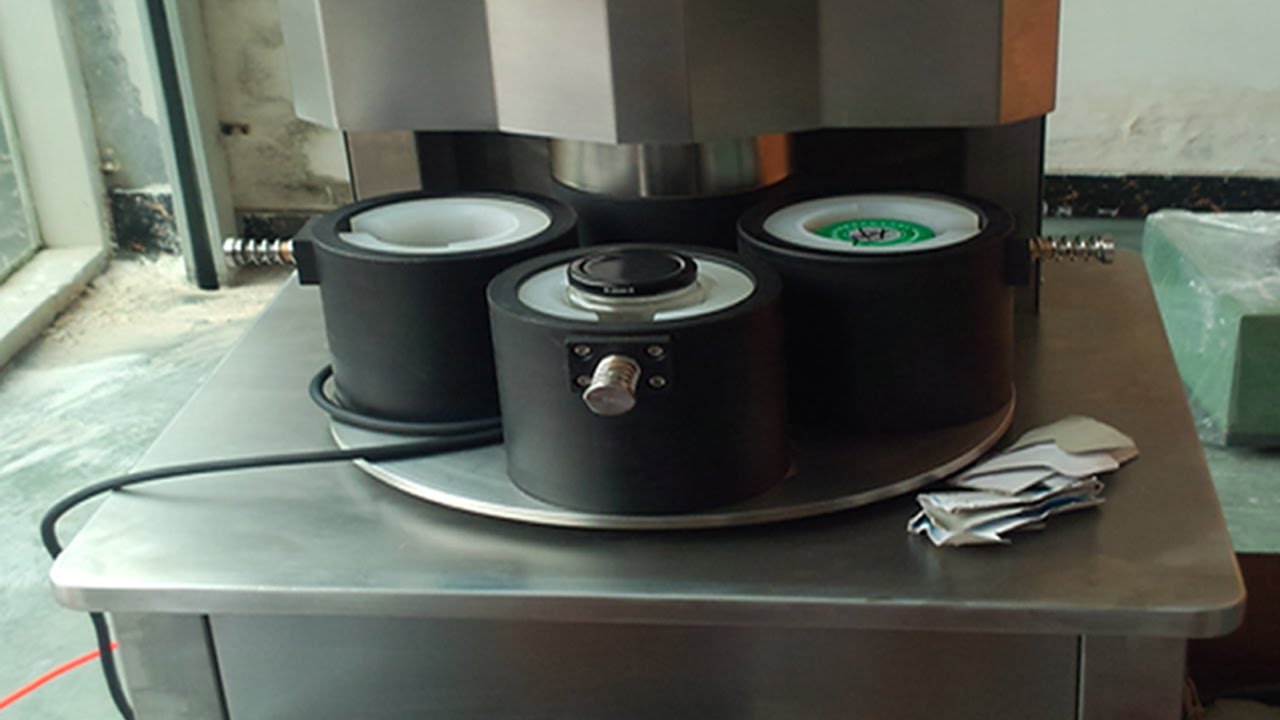

轉盤結構
圖3
此轉盤移動 4 步

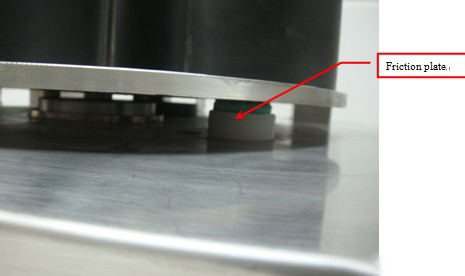

為確保轉盤運動平穩，此轉盤採用3片摩擦片提供阻力，確保運動平穩。工作時必須保持機器清潔，摩擦片會逐漸磨損，並定期檢查、定期更換。
圖4

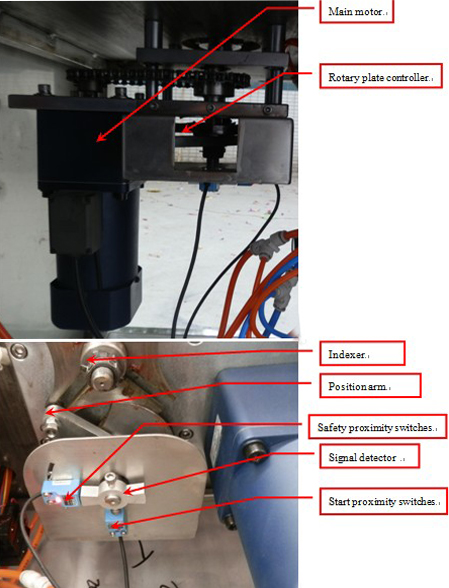

主馬達帶動轉盤移動，當訊號偵測器移動到啟動接近開關處並得到訊號時（訊號偵測器與接近開關距離約2-3mm），上模移動至旋蓋，旋蓋時馬達仍在工作，當當訊號偵測器移動到安全接近開關處並得到訊號時，馬達停止工作。
圖5

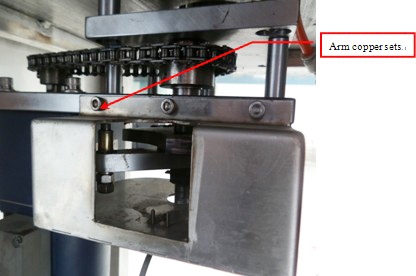

臂銅套在工作時會磨損，必須定期塗抹一些潤滑脂，損壞後更換。更改後可以看到圖5
封蓋結構

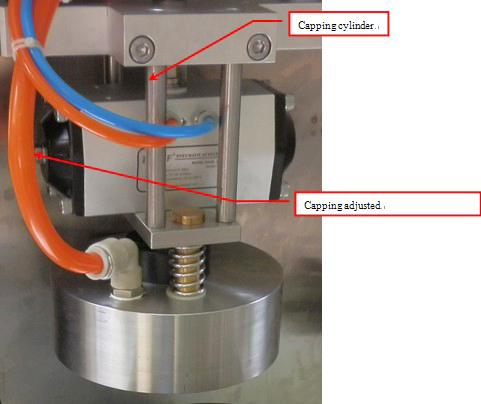

旋蓋頭
旋蓋頭經由汽缸升降，當旋蓋頭下降至旋蓋並達到設定的真空度時，旋蓋頭會移動到下一道工序。旋蓋扭力可透過控制面板上的旋蓋壓力按鈕調整（如控制面板所示）

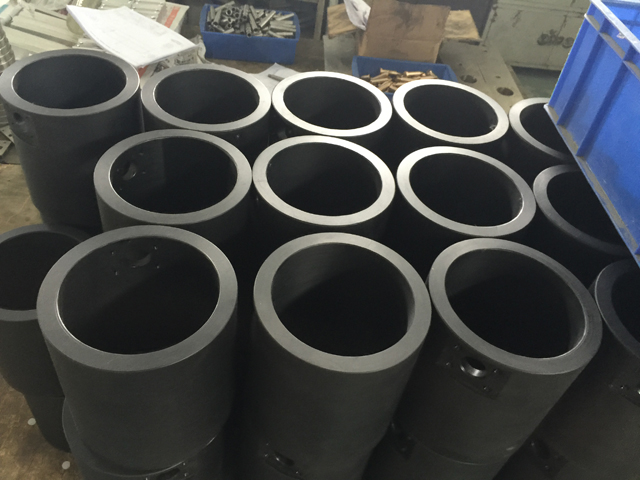

旋蓋頭內部的紅色橡膠是易磨損零件，需要經常檢查和更換。旋蓋時，旋蓋頭必須緊貼瓶蓋，可以在下模內放東西以達到不同的高度。但高度不能太大，否則太高則無法實現真空功能，但如果高度不夠就無法封蓋。通常蓋子與下模頂部的距離為16mm-19mm
瓶子點擊裝置
圖7
卡瓶裝置是在旋蓋時固定瓶子的裝置，當轉盤到位時，卡瓶氣缸移動固定瓶子，確保旋蓋良好。
安裝
1.機器必須放置在乾淨、安全的地方
2. 確保緊急停止可用（圖5）
3. 通電檢查

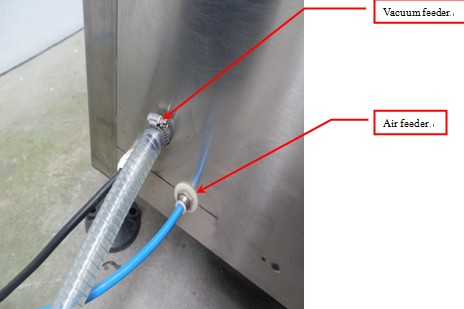

4.將機器用氣管連接至油水分離器，調節氣壓至0.6Mpa
5. 將真空罐連接到機器上。確保沒有瓦斯洩漏。
圖8

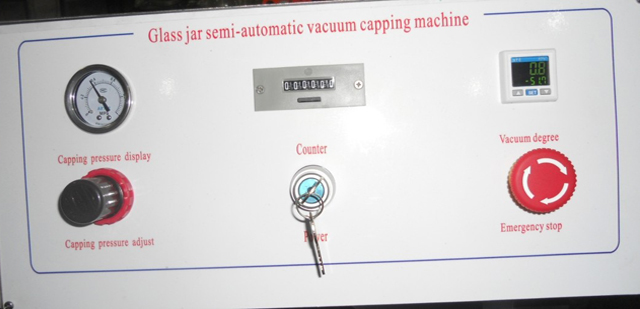

控制面板操作
圖片
控制面板由旋蓋壓力表、旋蓋壓力調節、計數器、電源開關、真空調節、急停等組成。
- 旋蓋壓力調整可用於調整旋蓋扭矩，順時針方向壓力增大，旋蓋扭力較強，逆時針方向壓力減小，旋蓋扭力較小。
- 緊急停止，當發生緊急情況時，按下緊急停止開關，機器將處於安全狀態
- 計數器是計算您生產了多少杯，如果按下重置按鈕，計數器將計數為零。
- 如需調節真空度，按真空調節表中的“M”，顯示“St1”，按“︽”“︾”進行調節

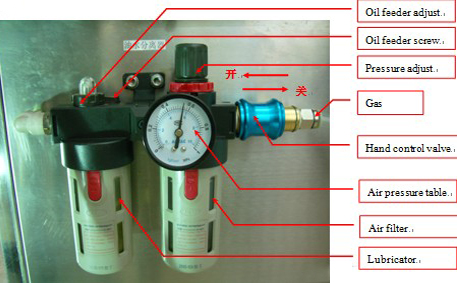

油水分離器及壓力及調節（圖10）
圖10
油水分離器由手動控制閥、壓力調節器、氣壓表、油調節器、空氣過濾器和潤滑器組成；
手動控制閥用於開啟和關閉機器的整個氣源；
壓力調節是向機器供給壓力，順時針旋轉時壓力增大，逆時針旋轉時壓力減少；
氣壓表是顯示機器工作壓力；
油量調節是向機器供油，順時針旋轉時油量減少，逆時針旋轉時油量增加；
空氣過濾器的作用是去除壓縮空氣中的水分，當油水分離器的壓力為零時，空氣過濾器會自動去除水分；
油霧器是為機器供油的，首先需要關閉氣源，往油霧器內注入一些油，大約2-3個月一次。

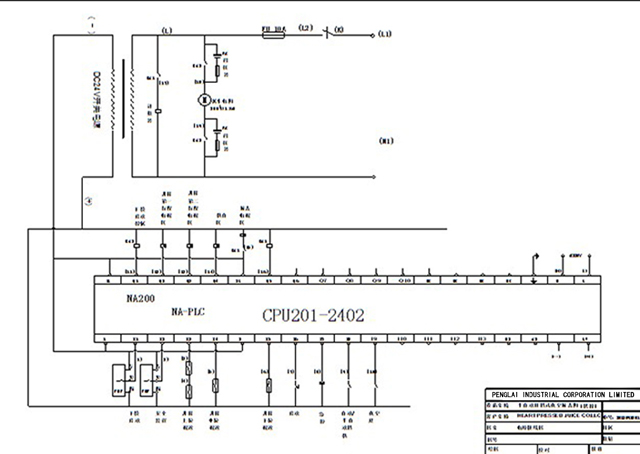

真空旋蓋機電動牽引
