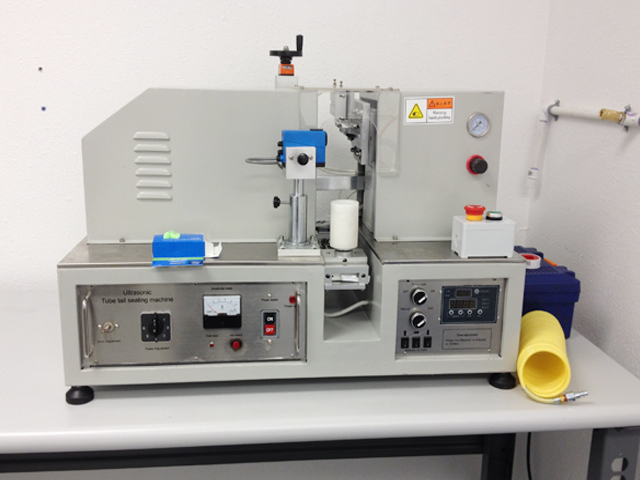

帶有超音波密封設備的半自動軟管填充機

• 型號：VK-TFS-002U
• 電源：220V/50HZ/單相
• 功率：1500瓦
• 頻率：20Khz
• 管長：40-280mm
• 管徑：10-80mm
• 填充量：A：5-30ml B：6-60ml C：10-120ml D：25-250ml E：50-500ml（選購）
• 尺寸：735*670*1300mm
• 重量：130公斤

觀看影片

功能與應用

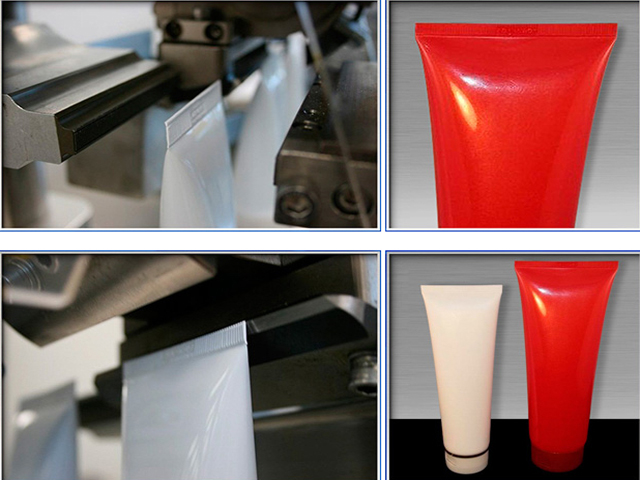

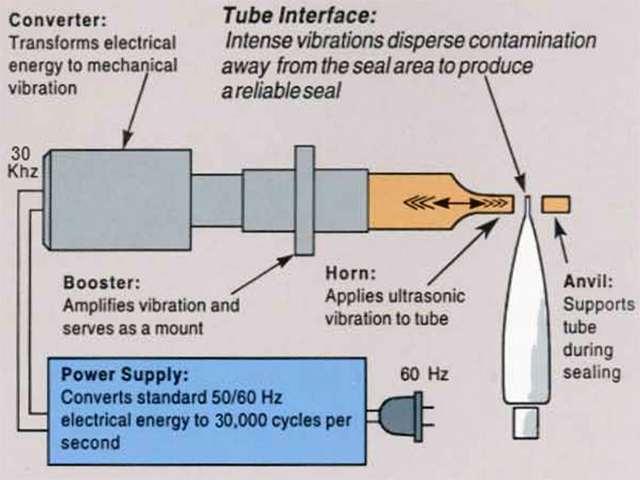

採用超音波焊接塑膠軟管尾部。焊接時不需要任何黏合劑或填料或溶劑，不消耗大量的熱量，且操作方便，焊接速度高，效率高。

本機廣泛應用於牙膏、化妝品、醫藥品、食品、工業管材等。

主要參數

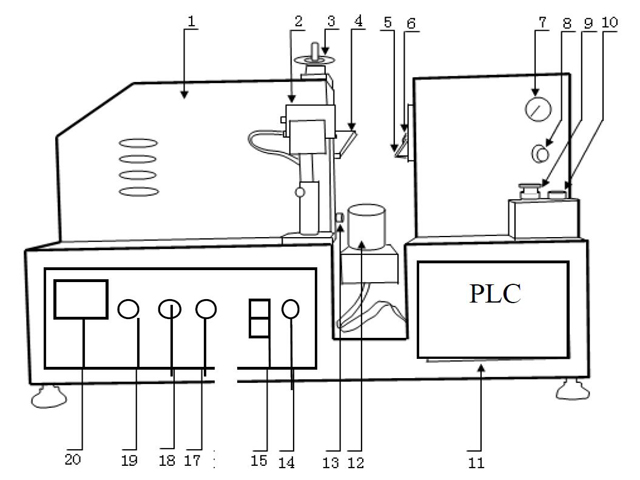

封口機佈局

1. 主體
2. 感應器
3. 管高度調節
4. 前模
5. 背模
6. 刀具
7. 氣壓表
8. 氣壓調節
9. 緊急按鈕
10. 開始按鈕
11. 可程式邏輯控制器
12. 持有者
13. 模具間隙調整
14. 電源燈
15. 電源開關
16. 調
17. OSC檢查
18. 過載燈
19. 荷重計

（註：請檢查前模螺絲是否鎖緊，以免運送時螺絲鬆脫）

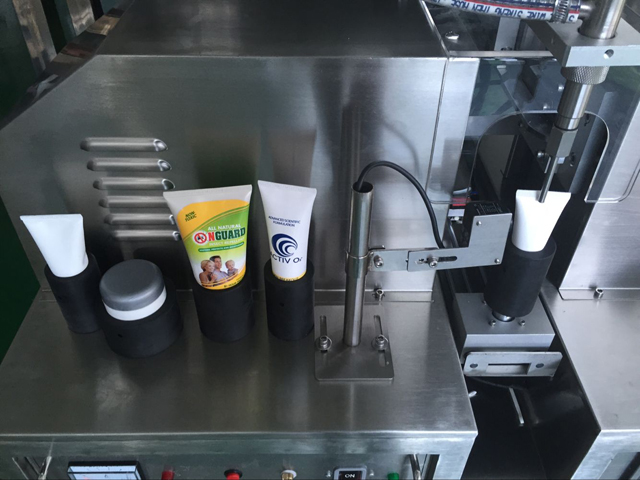

密封件

• 馬達啟動：用於控制管架運行
• 送料氣缸啟動：用於控制管架送料
• 超音波氣缸啟動：用於控制上模、下模工作。
• 切邊氣缸啟動：用於控制切刀
• 灌裝缸：用於控制灌裝頭缸在手動時啟動或停止
• 灌裝開始：用於控制灌裝開始或手動時停止
• 超音波啟動：用於控制頻率，與「18.」相同。 OSC 檢查”
• 管方向打開：用於控制 Sense 的關閉/打開
• 時間設定：用於調整延遲時間/焊接時間/保持時間
• 延遲時間：0.80
• 焊接時間：管徑20，時間約：0.20，管徑30，時間約0.40，管徑40，時間約0.50，管徑50，時間約0.7
• 保持時間：0.35

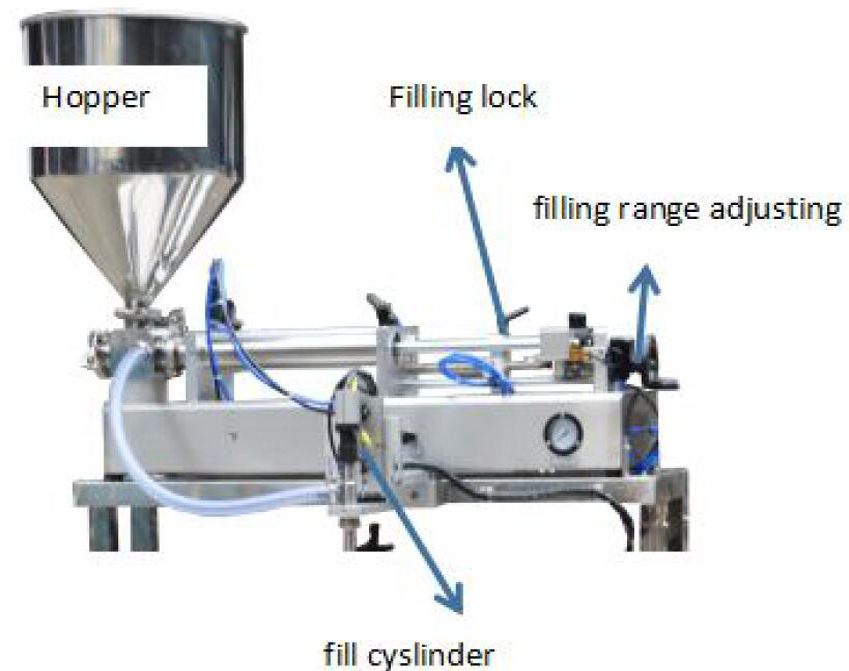

灌裝部分

操作流程

1. 正確連接電源和壓縮空氣（建議0.5MPa）。
2. 按下電源開關
3. 按下“OSC check”按鈕，同時設定“Tune”按鈕，請使用Tune按鈕上的螺絲，可以向左或向右轉動，同時找到“信號燈”的最小值（大約低於1A） ）修復了“頻率調整”。 （不要連續按“OSC check”，間歇按）
4. 將管子放在支架上。
5. 按“超音波氣缸啟動”，前模和後模將關閉。設定“模具間隙調整”，讓兩個模具剛好接觸，沒有間隙。按下「切刀控制器」並確認切刀能順利運作。
6. 將前模、後模及刀具置於原位。
7. 將管子放在“支架”上並按“進料缸啟動”，管子將在兩個模具之間運行。如有必要，調整支架的高度。 （建議管子高出後模2~3mm）
8. 使管子回到原來的位置。
9. 設定為自動狀態，如果管有顏色代碼則開啟感應器，否則關閉它。
10. 按“自動”，機器將自動工作。

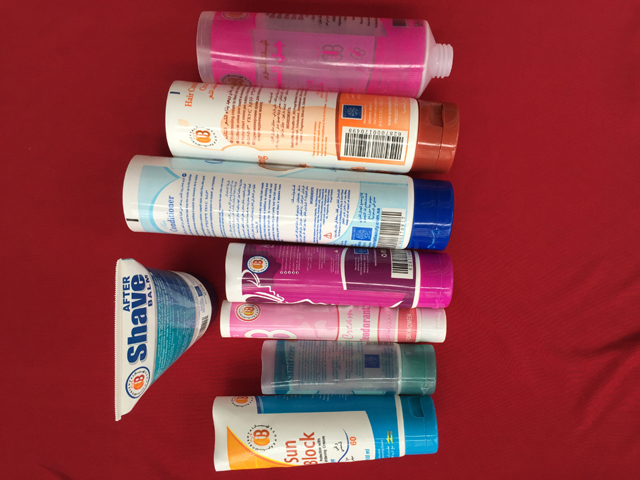

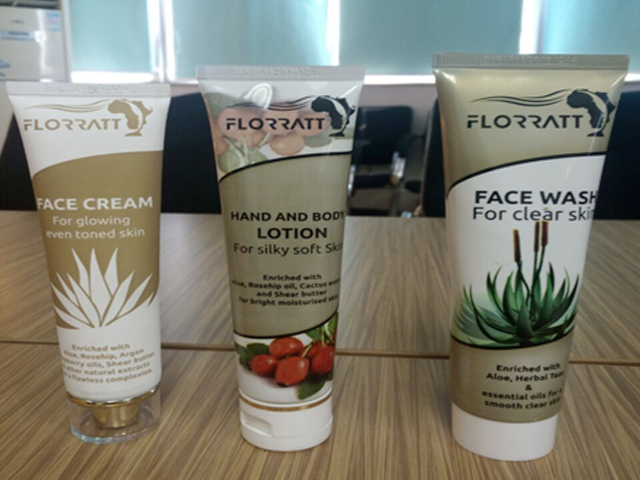

樣品

故障及補救措施
