- 型號：VK-T807
- 貼標精度：±1mm（不含產品標籤偏差）
- 貼標速度：20~40張/分鐘（依產品尺寸而定）
- 適用產品尺寸：20≤長≤300mm，20≤寬≤200mm
- 適用標籤尺寸：20≤長度≤150mm，20≤寬度≤150mm
- 機器尺寸：970*790*1440mm
- 氣壓：0.6Mpa
- 電源：220V，50/60HZ/140W
- 重量：99KG
觀看影片
手動圓面電線貼標機實現電線水管、螺絲起子等上不乾膠標籤或不乾膠薄膜的半自動貼標。
機器的工作原理：

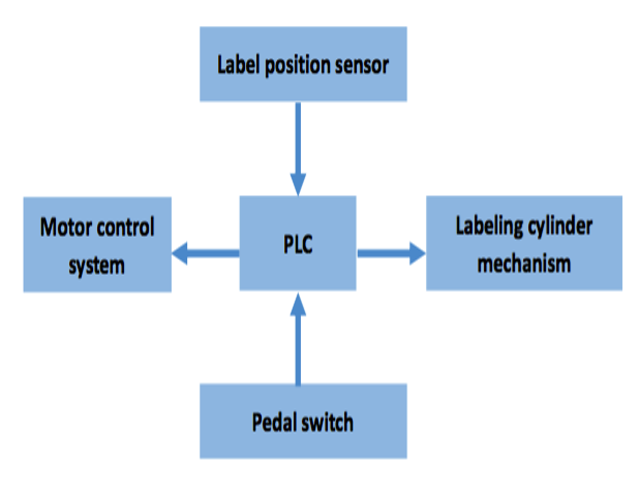

貼標機是以PLC為核心，接收訊號並控制各系統的工作。當踩踏踏板開關時，訊號將被發送到PLC並根據一組程序進行處理。
然後啟動步進馬達控制系統，完成剝離標籤和送標過程。同時，標籤位置感測器（又稱為電眼）會時時刻刻注意標籤所經過的距離。
當標籤通過時，感測器立即將訊號傳送給PLC。然後PLC根據一組程序向步進馬達控制系統發出訊號，使貼標系統停止和啟動，從而完成貼標過程。
工作原理
傳動系統：
步進馬達透過同步帶驅動牽引機構和收料機構提供動力剝離標籤，從而實現剝離標籤和回收格拉辛底紙。
控制系統：

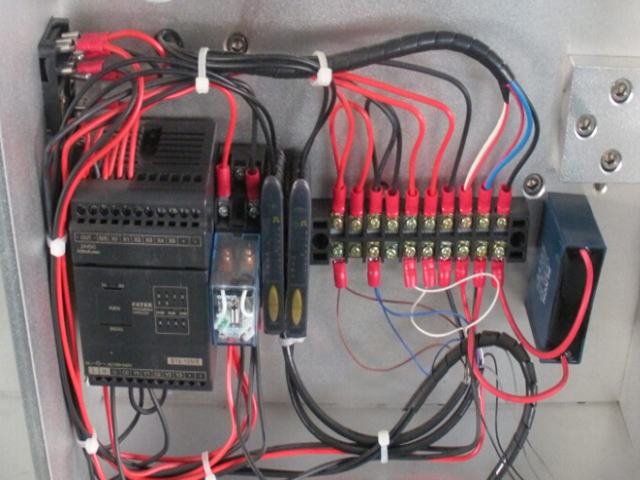

本機採用電、氣控制。將電眼（SICK感測器）和腳踏開關的訊號傳送給PLC進行處理，以實現剝離標籤、貼標和計數的全部過程。
線材貼標機用途：
適用產品： 表面必須貼有紙質標籤或薄膜標籤的長圓產品；
適用行業： 廣泛應用於電力、醫藥、塑膠、工業等。
線材貼標機技術特點：
結構緊湊，佔用空間小，方便移動和裝載。
良好的貼標精度和穩定性；整齊、無皺紋、無氣泡。
它易於使用和調整。新工人經過簡單訓練後即可輕鬆使用或調整。
運行穩定。
技術數據：
| 模型 | VK-T807 |
| 貼標精度 | ±1mm（不含產品標籤偏差） |
| 貼標速度 | 20~40片/分鐘（依產品尺寸而定） |
| 適用產品尺寸 | 20≤長度≤300mm，20≤寬度≤200mm |
| 適用標籤尺寸 | 20≤長≤150mm, 20≤寬≤150mm |
| 機器尺寸 | 970*790*1440mm |
| 氣壓 | 0.6Mpa |
| 力量 | 220V，50/60HZ/140W |
| 重量 | 99 |
配置：
| 鍶 | 物品 | 品牌 | 數量 | 單元 | 標記 |
| 1 | 步進馬達 | 揚康 | 1 | 個人電腦 | |
| 2 | 電磁閥 | SMC | 4 | 個人電腦 | |
| 3 | 感測器（U型光纖） | 基恩士 | 4 | 個人電腦 | |
| 4 | 可程式邏輯控制器 | 松下 | 1 | 個人電腦 | |

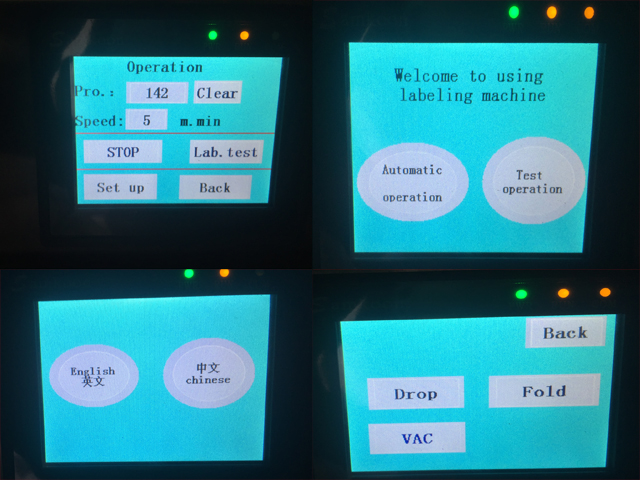

| 5 | 觸控螢幕 | 文書 | 1 | 個人電腦 | |
| 6 | 圓柱 | SMC | 4 | 個人電腦 | |
| 7 | 真空發生器 | SMC | 2 | 個人電腦 | |
| 8 | 電源開關 | SMC | 1 | 個人電腦 | |
| 9 | 光電開關 | 基恩士 | 3 | 個人電腦 | |
| 10 | 機櫃採用SS304，結構件採用氧化鋁、鍍鉻桿及SS304 | ||||

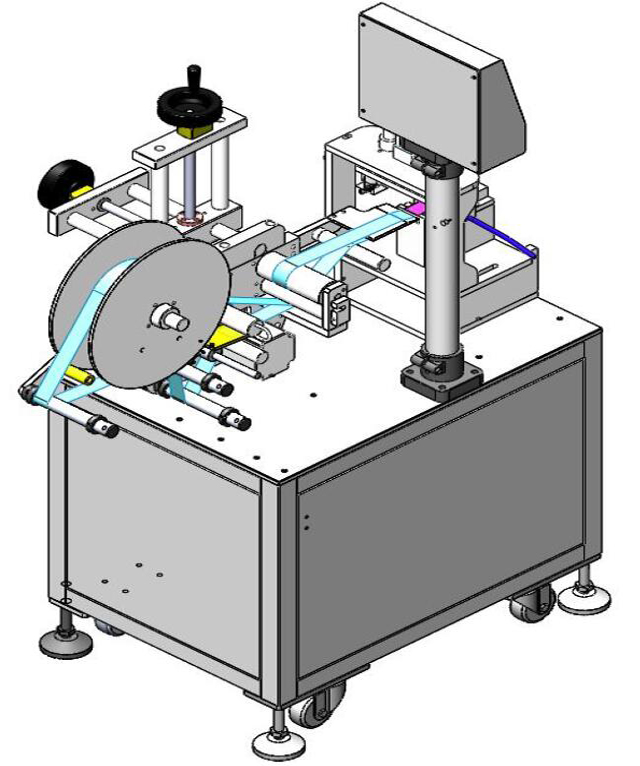

其他圖紙

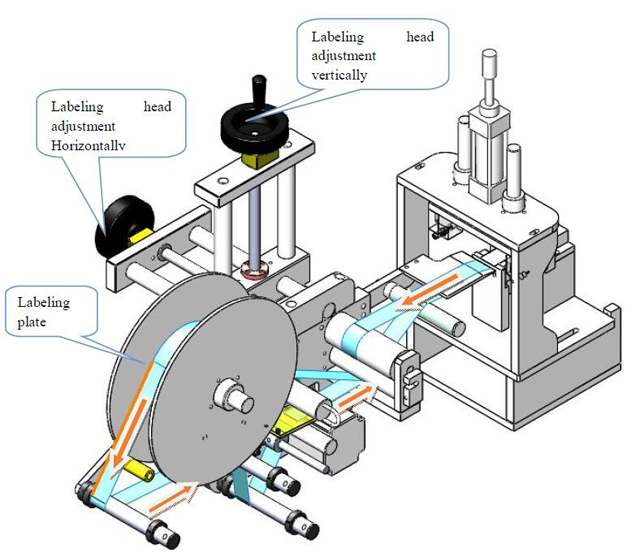

貼標頭

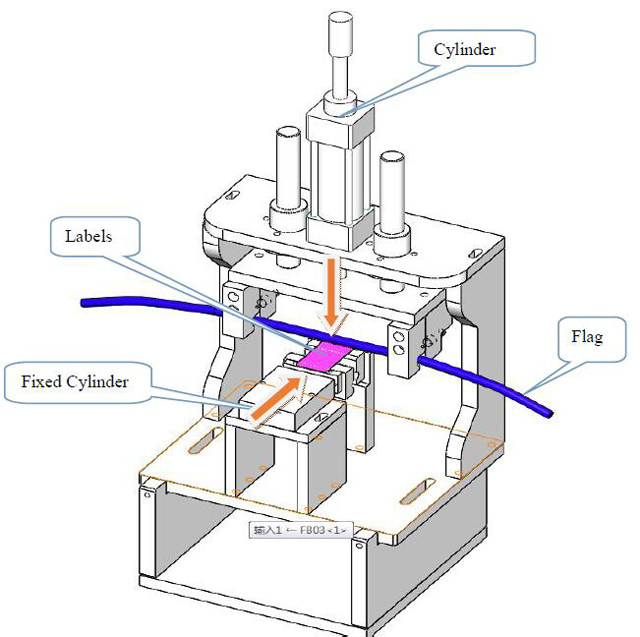

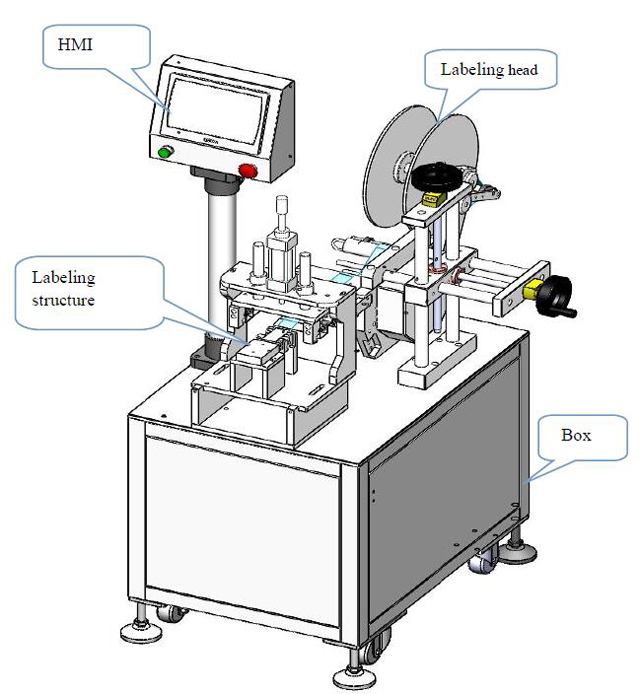

標籤結構

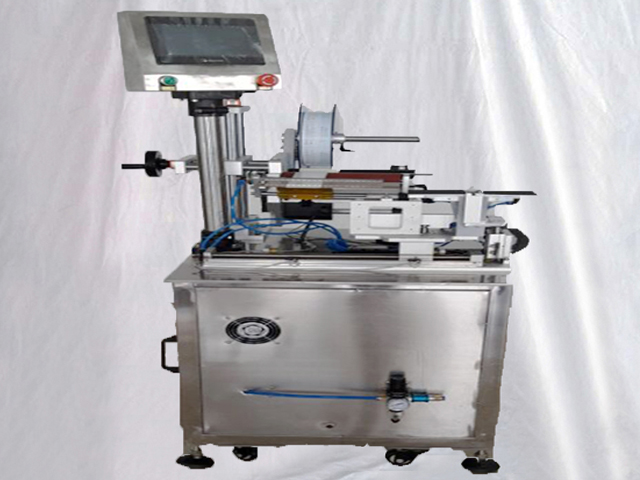

貼標線機後視圖

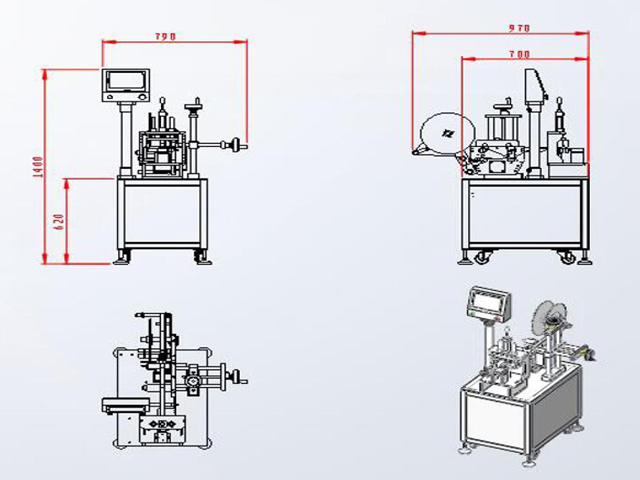

半自動電線貼標機尺寸圖：

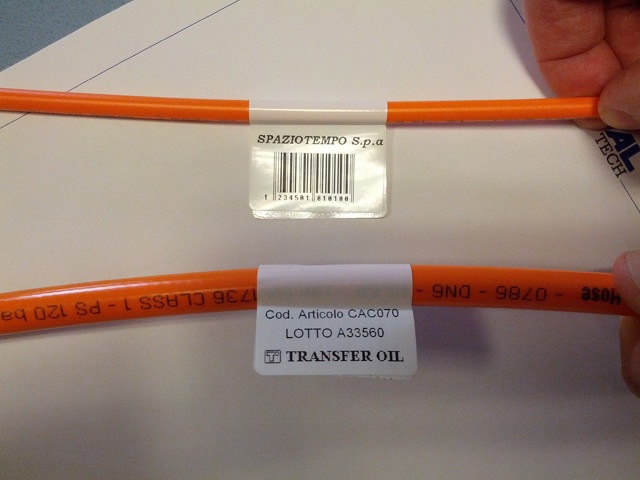

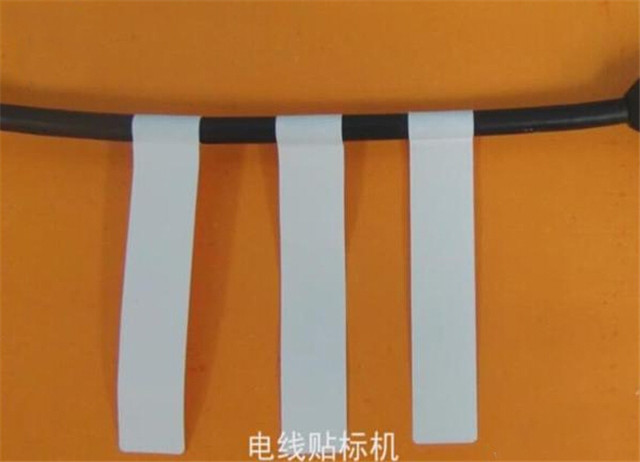

標籤樣品：
