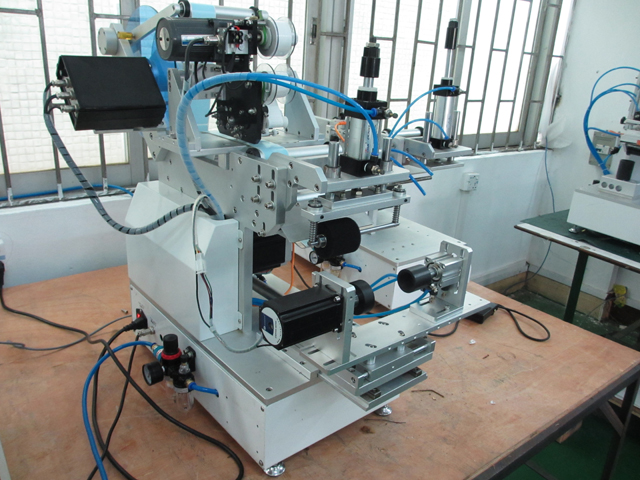

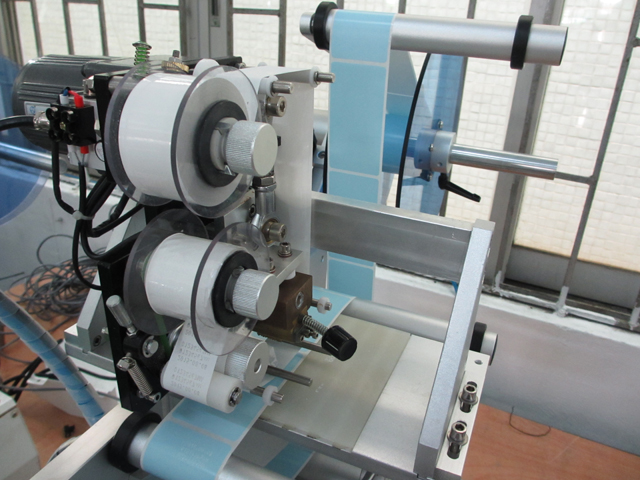

氣動扁方圓瓶滾壓貼標機附打碼機

適用標籤長度：10mm~150mm
適用標籤寬度：10mm~150mm
適用紙捲內徑：40mm或76mm
紙捲外徑： φ≤250 mm
室內溫度：-10℃~40℃
室內濕度：35~85﹪
電源：220V，50HZ
外型尺寸：550*550*650（長*寬*高）
體重：78公斤

捲動貼標機設備操作說明：

設備型號：VK-T805

名稱：半自動扁圓瓶貼標機

滾動貼標機的操作環境

1. 嚴禁在以下環境使用本設備：

局部氣溫變化劇烈
高濕度和露水的地方
非常強烈的振動或衝擊
置於塵土中
有水、油、化學物質飛濺的地方
有爆炸、易燃危險物品的地方

2. 確保電源插座與電源介面接觸緊密，否則接觸鬆動可能導致火災。

3. 請勿在電源線上放置重物，損壞的電源線可能會導致觸電或火災。

4.清潔或浸防銹油前，請務必拔掉設備的電源線，否則有引起火災和損壞設備的危險。

5.請勿使用鬆脫或損壞的電源插座，否則有觸電和火災的危險。

6.使用正確的接地裝置，使用未正確接地的插座會造成觸電危險並損壞設備。

7. 請勿濕手接觸電源插座，否則有觸電危險。

8.移動設備時，請確保電源線脫離電源，否則有火災損壞設備的危險。

9. 在正確的電壓/電流標準下使用設備，沒有適當的電壓/電流工作將導致觸電、火災或損壞您的設備的危險。

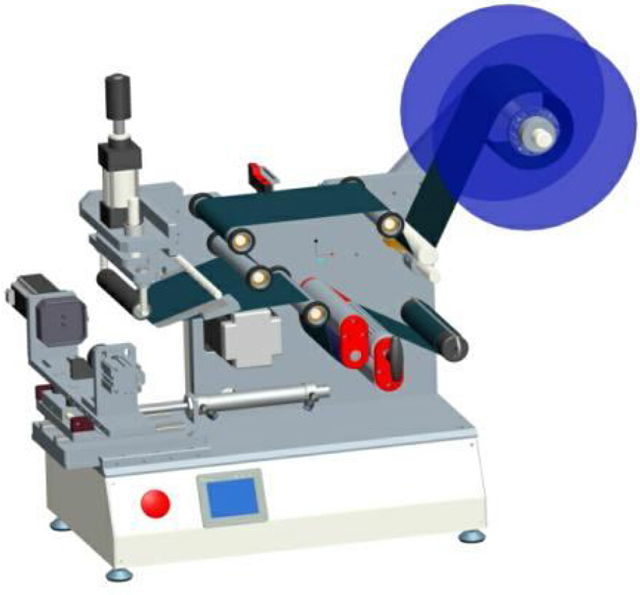

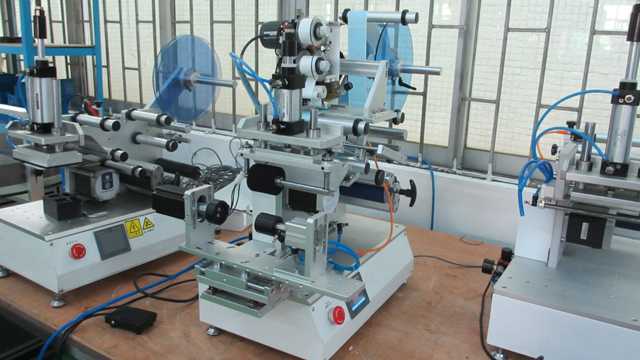

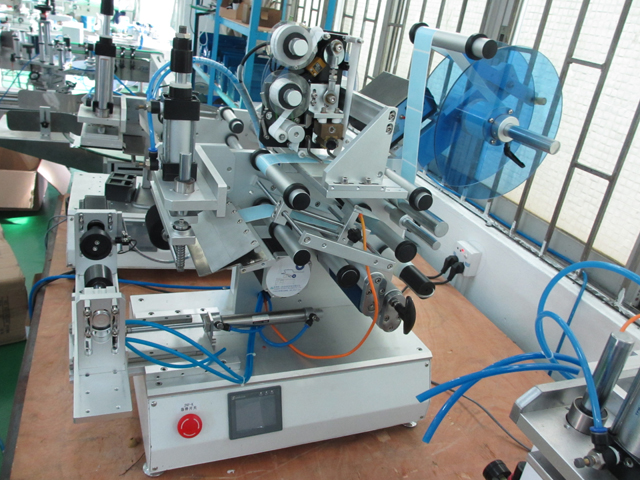

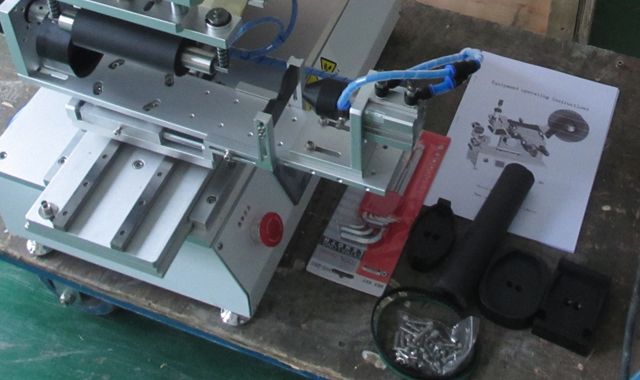

VK-T805貼標機

貼標機介紹

貼標機是自動將標籤貼在產品表面的一種自動化設備的簡稱，它可以取代人工貼標，提高生產效率和品質。依自動化程度可分為手動貼標機、半自動貼標機和全自動貼標機；依產品形狀可分為圓瓶貼標機、偏圓形貼標機和異形瓶貼標機；依貼標方式和產品放置方式可分為垂直貼標機和水平貼標機。

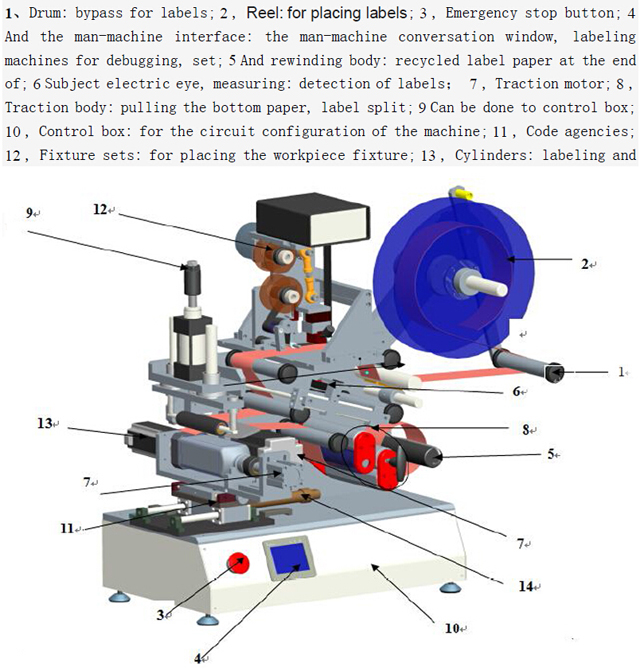

VK-T805型號圖說明：

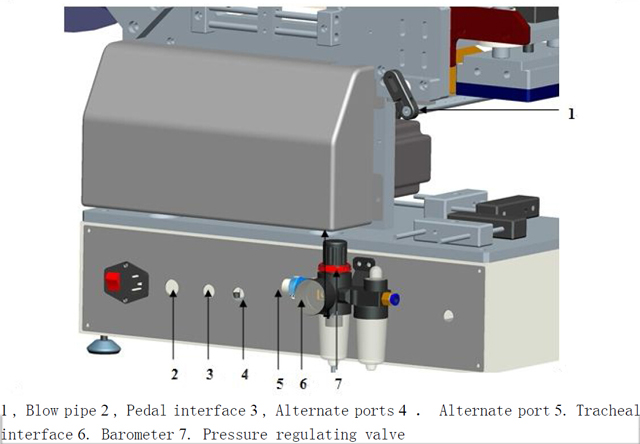

機器背面

技術參數：

1.適用標籤長度：10mm~150mm

2、適用標籤寬度：10mm~150mm

3.適用紙捲內徑：40mm或76mm

4.紙捲外徑：φ≤250mm

5.室內溫度：-10℃~40℃

6.室內濕度：35~85﹪

7.電源：220V，50HZ

8.外形尺寸：550*550*650（長*寬*高）

9.重量：78公斤

範圍

1.廣泛應用於食品、醫藥、化妝品、日化、電子等行業。

2、針對半成品或成品的印刷及部分圓弧面半自動貼標。

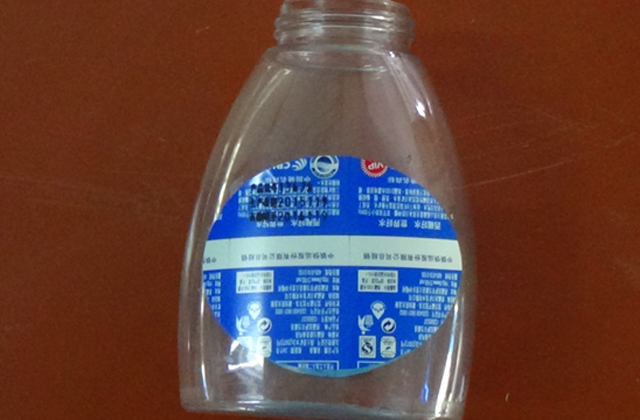

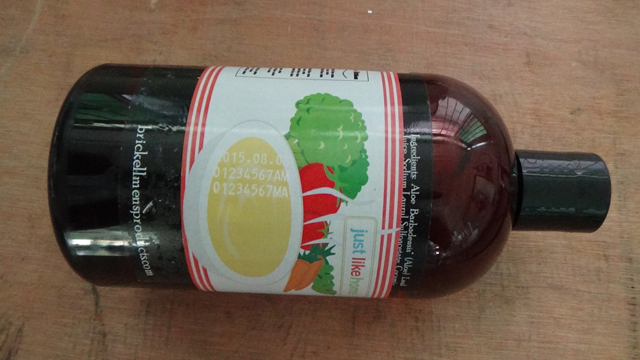

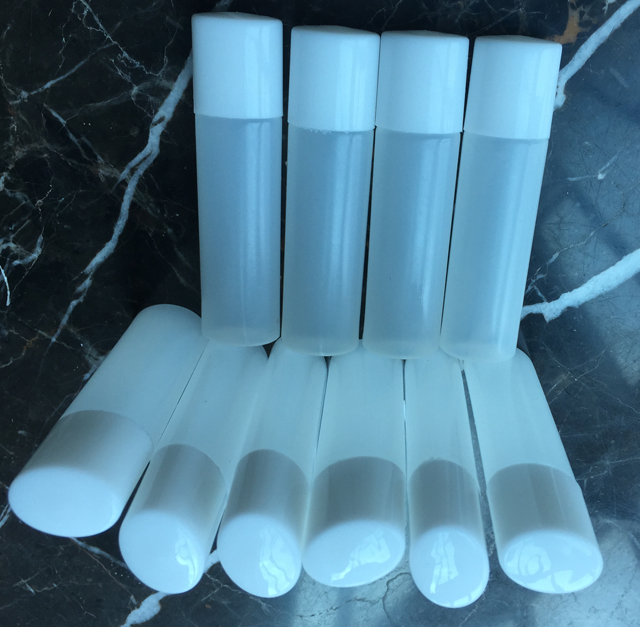

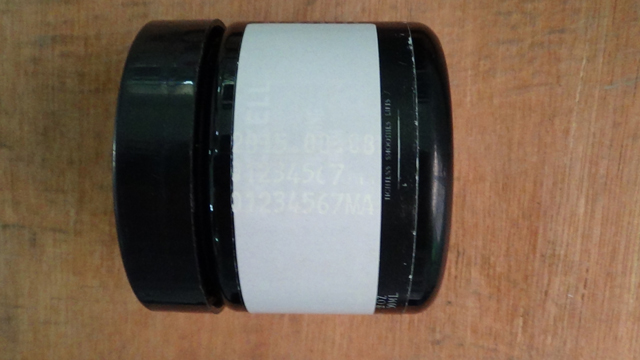

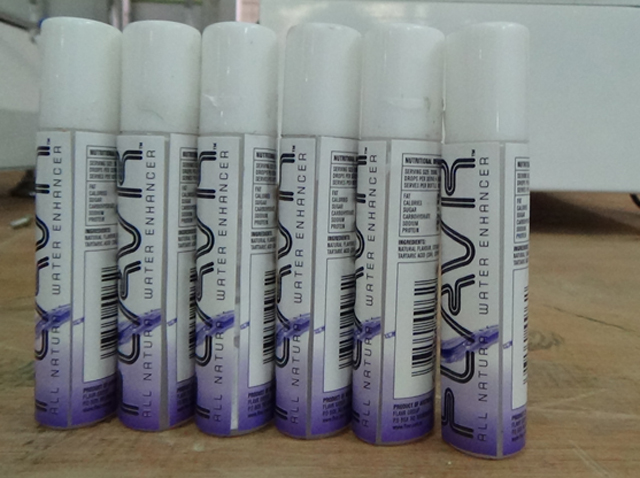

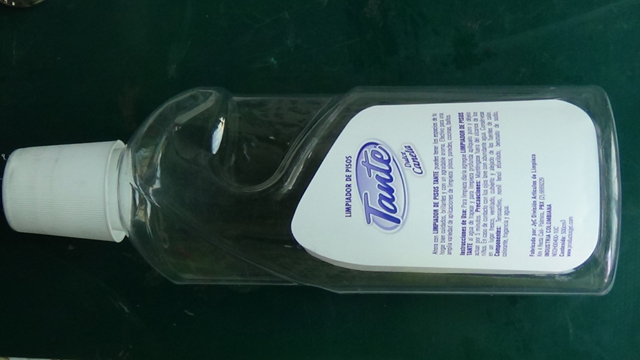

3.可對扁平、圓形、橢圓形等形狀的瓶子進行貼標，見下樣圖：

標籤理論

1.傳動系統：馬達透過同步帶傳動系統和接收機構驅動，為標籤分割提供動力，從而實現標籤末端紙張的剝離和回收。

2.控制系統：本機採用電、氣組合控制，電眼（感測器）和腳踏開關將接收到的訊號傳給中央處理器中的PLC依照設定的程序進行處理，從而實現剝離、吸標、編輯標籤和計數。

操作流程

通電安裝標籤校正帶可調電眼標籤調整標籤

開機/關機

開機：

1.將機器周圍清理乾淨，檢查有無鬆動現象。

2. 貼上標籤並將電源線連接到背面的電源插座上，並將電源插座旁的開關打開。

3. 將電源線的另一端連接至交流電源插座，使用電壓為220V、50Hz。

4.主面板急停開關打開

5.高壓氣體接入孔（並確認開關打開）

關閉：

1. 正常使用情況下，可將電源線從交流電插座拔出或直接按下急停開關。

注意力！

2. 請勿用手濕接觸電源線或電源插頭，否則會造成觸電。

3. 請勿在電源線上放置重物。

檢查調整狀況

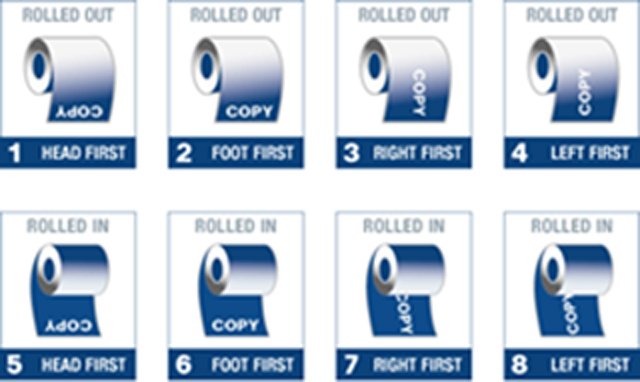

1.「1」標籤周圍，取決於標籤在該側的體積，在體積內的表面遵循圖旁路方法。

2.「2」夾緊機構，先鬆開圓形浮標，後再次壓緊。

3.用肉眼觀察，觀察剝離板上「5」後的標籤，標籤被拆分到吸頭有效分數的位置，如上圖所示，如果不正確，則說明標籤需要粗調。

4.在「3」與「4」服之間的標籤上要偵測電眼，周圍長有標籤時必須測試電眼槽孔，以便測試電眼能偵測到標籤與標籤之間的變化，電眼更多設定請請參閱“電眼設定”部分。

5.「6」字形牽引機構結束後，必須嚴格依照「S」字形繞法和「T」字形手柄要緊貼狀態，否則會造成出標不准或無法牽引。

6.「7」為捲繞體，軸為活動黑鋼圓夾，尾部為迴紋針夾子。

已更正

1.完成上述操作後，將面板上的「自動/手動」按鈕調至「手動」狀態，請確保電源已連接並打開，然後按下「點動」開關，牽引拉動底紙約0.5米，旨在使底紙自由且正確。

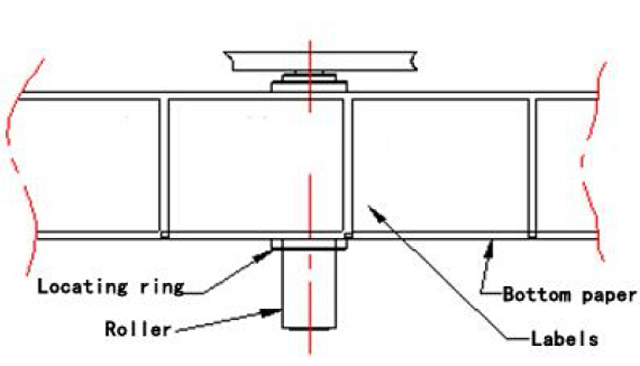

2.底紙自動糾偏時，我們將限位圈上的滾輪全部調整，參考上圖所示，移動紙張兩側的限位圈。

移動電眼

1.將表面“自動/手動”按鈕調至“手動”，然後按下“點動”開關，此時用肉眼觀察剝離板，使標籤脫離剝離板0~1mm即可。

2.然後移動標籤測試電眼，將標籤放在標籤與標籤紙尾之間，注意測試電眼燈亮，當檢測電眼移開標籤或離開標籤紙尾時，燈會在標籤之間切換開和不開。

尺寸如上圖，確保吸頭距離條板0.5~1mm，可鬆開螺絲調整吸頭位置

這樣就可以確保吸頭平穩過渡到標籤位置。（一般情況下這個位置已經調整好了）

注意力！

1.確認壓帶及鎖緊裝置復位，否則會導致出價不準確。

2.檢查測試電眼是否帶，否則會造成連續貼標。

3.檢查傳動系統是否夾緊，否則會導致底紙拉不動。

魔眼套裝

標記電眼（此處僅供說明，不代表顧客購買的型號配置）

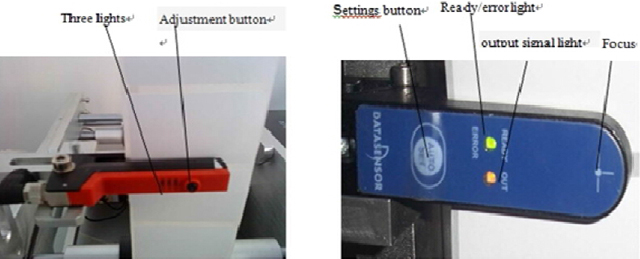

左為德國博士易錄GS-63電眼，右為義大利蒂SR21-IR電眼。它們通常用於檢測標籤。這是他們的調整方法

1.博士易錄GS-63電眼調整：

基本原理：根據厚度識別標籤之間的間隙。（透過光線穿透沒有標籤的地方和沒有穿透有標籤的地方進行識別）適用於一定厚度的紙質標籤或其他標籤

旋鈕說明：綠燈：電源燈

黃燈：辨識狀態燈（黃燈亮，有訊號輸出）

調整按鈕：調整以偵測不同設定的標籤

首先透過電眼看標籤如下圖：若拉動標籤，標籤與標籤之間的間隙中的黃燈會亮起，表示標籤已脫落，無法重位，可直接使用。當黃燈常亮或經常由外殼證實時，則需要重新設定電眼。設定如下：先透過U形槽的電眼顯示標籤，槽內有標籤放置電眼，按住調整按鈕3秒，可以看到電眼黃燈閃爍，然後放開將按鈕，將沒有標籤的地方（只在紙端貼上標籤）放入電眼槽中，按住調整按鈕8秒，此時放開按鈕，設定完成。標籤電眼拉入槽內，可以看到有標籤黃燈滅，在標籤與標籤間隙處，黃燈亮。

義大利蒂SR21-IR電眼調整：

屬於槽型電眼，透過光線的穿透量強弱判別有無標籤，適用於紙質材料和標籤材料底面不同的標籤。

偵測原理，槽電眼一側發射光束，另一側接收，當中間有標籤時，接收到的光量發生變化，透過設定閾值，有沒有標籤即可識別。

設定方法

1）當「就緒」燈亮時，電眼聚焦標籤在中間，來回拉動標籤，如輸出訊號變化，電眼處於工作狀態，可直接使用。

2）短按自動設定按鈕，綠燈和黃燈亮，電眼捕捉中等訊號，此時標籤無法移除，直到綠燈快速閃爍。

3) 當綠燈閃爍時介質進入第二個電眼焦點位置。

4）短按“AUTO SET”，綠燈滅。

5）移動標籤，在兩個地方媒體分解，輸出訊號點亮，電眼設定。

6）「READY」固體，魔眼使用一個物體就可以切換兩種媒體。

調整標籤位置

1.先將容器置於圖中“C”，然後試粘，觀察柱位置，並透過調整“A”和“B”處的活動塊，調至適當的位置。

2.調整合適後，活動座螺絲需固定，以免鬆脫。

3.D內建測試電眼，用於免費測試產品。透過箱體背面的踏板/被測物的啟動狀態來調整貼標機。

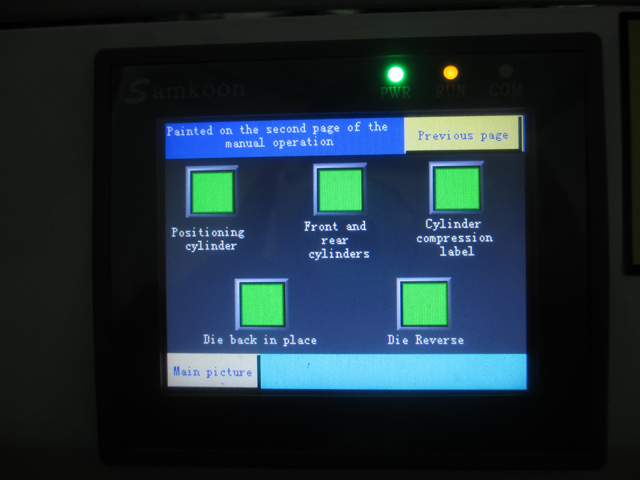

手動操作

1.首先要在說明書中“手動/自動切換”，然後結合“切換”來使用。

2.手動操作用於調試時使用，以便正確標註

自動操作

1.首先要將「手動/自動開關」處於自動狀態，然後與「腳踏開關」結合。

2.調試時使用的自動化操作，包括標記和標記。

測量電眼調整：

1.FX-301系列電眼正確連接：

電眼必須確保正確安裝測量才能使用，連接方法如下圖所示連接，「進」連續黑線「出」連銀線。

2.電眼檢測原理：

電眼根據光反射的多寡來辨別物體。電眼會發出光線照射物體，物體就會反射一定量的光回到眼睛，當物體反射的光量達到設定值時，電眼訊號會發生變化，向控制系統發出訊號。

3、開關狀態：

「模式/取消」按鈕，綠燈在「運行」、「示教」、「ADJ」、「L/D」、「TIMER」、「PRO」幾個檔案之間切換，指示不同的工作狀態。

「跑」代表國跑；
“Teach”教學狀態；
“ADJ”調整狀態；
“L/D”為升降訊號狀態；
“PUSH”按鈕按下為確認，左右切換為微調功能。

4. 魔眼套裝：

4.1 在工作站上無產品的前提下，打開帶有透明蓋的電眼放大器，按“模式/取消”鍵，調至“示教”文件，數字框顯示一個值，該值將為空信號，數值穩定，按“PUSH”確認。

4.2 然後將產品放置在貼標台上，關閉左側位置，觀察位置，透過調整定位桿位置來達到標籤在產品上的位置。

4.3 調整後的標籤位置。可以看到數字框顯示一個數值，這個數值是產品偵測到訊號時的值，例如“1900”，穩定後，點選“PUSH”確認。完成後，數字顯示框會顯示 GOOD 提示。（可按「模式/取消」返回「運行」即可進行運行）

4.4 調入「ADJ」文件，顯示框顯示數值=空白訊號（心跳-空白訊號）/2，系統預設值為閾值，訊號值大於臨界值，則預設為對象，為小於臨界值，預設為無對象。回饋訊號給PLC，發出對應的指令。閾值的調整可以透過左右切換「PUSH」左右鍵，增大或減少數值，改變閾值。（一般不需要調整）然後按“PUSH”確認。

4.5“Mode/Cancel”鍵返回“run”運行狀態。（安裝完成後任何返回「run」運行狀態）

4.6 合上透明蓋，固定一端。

4.7 當產品放置到貼標工位時，電眼偵測到測量訊號，回饋給PLC，PLC發出指令，貼標機相關部分開始運作。

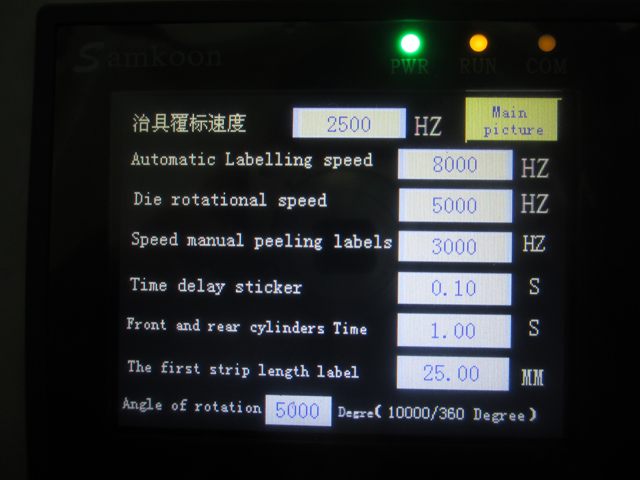

電子控制元件

控制系統

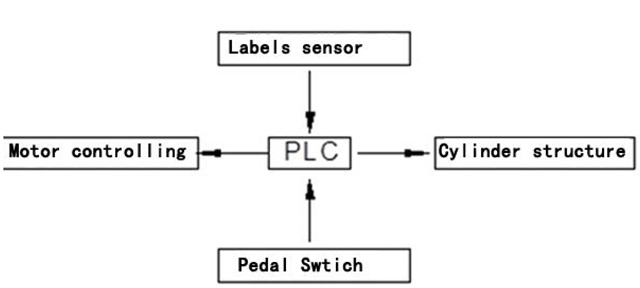

原理：貼標機以PLC為基礎，接收訊號並控制系統。如上圖所示，當踩下「腳踏開關」時，腳踏開關就會啟動訊號傳送給PLC，PLC依照設定的程序進行處理，然後啟動「馬達控制系統」進行控制。送料過程。同時，「標籤位置感測器」（也稱為標籤測量電眼）會隨時注意標籤行進的距離。當進入更新標籤的距離時，「標籤位置感測器」立即向PLC發送訊號。同樣，PLC依照設定的程序進行處理，「馬達控制系統」發出停止訊號，啟動吸標機和貼標系統，完成標籤的剝離和貼上。
