- 尺寸：2000mm（長）*1800mm（寬）*2800mm（高）
- 旋蓋頭：8頭
- 單機通過率：99%
- 速度：80bpm
- 電壓：220V-380v，50-60HZ（依要求）
- 總功率：5kw
- 所需氣源：0.6Mpa潔淨穩定氣源
- 運轉噪音（分貝）：≤80分貝
- 機器重量：3.5噸
- 機器材質 框架：碳鋼外包不銹鋼框架；
高速型幫浦蓋旋蓋機由送瓶/蓋自動升降機、理瓶機進出瓶模板旋蓋機構剔除機構電氣控制等幾個主要部分組成。

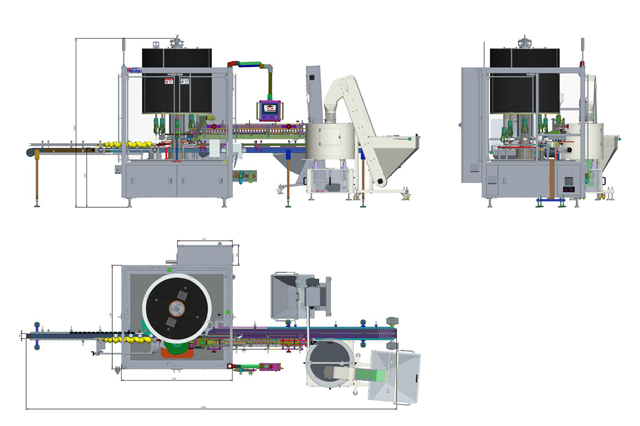

繪畫
特徵
- PLC控制，送蓋、抓取、插蓋、旋轉一體化（可搭配自動理蓋機全自動化）
- 8頭產能可達80bpm
- 操作輕柔，不會刮傷瓶蓋和容器
- 快速轉換
- 模組結構，觸控螢幕操作，維護方便
- 適用於不同尺寸的瓶蓋，適用於日化產業
- 輕鬆連接灌裝機和貼標機
- 運轉噪音低
工作原理

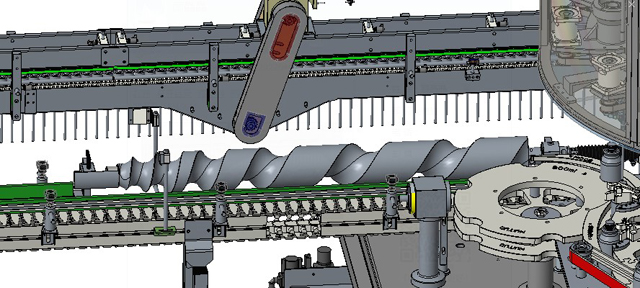

螺桿送瓶
進瓶螺桿採用輪廓設計加工，進瓶精準快速；動作輕柔，不損壞瓶子。螺桿傳動跟隨主傳動，可透過觸控螢幕設定螺桿角度，使其與星輪相符。進瓶螺絲處有感應器，無瓶不上蓋，卡瓶警報。

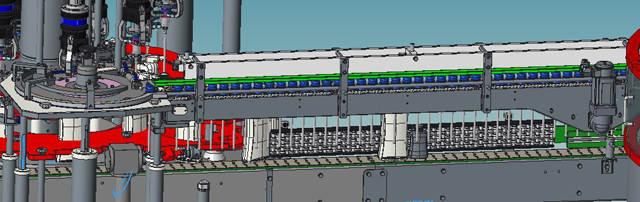

伺服送蓋：
旋蓋機送蓋鏈條採用伺服馬達。伺服馬達具有週期性啟動停止、週期性正反轉的優點，不僅降低噪音，而且避免卡蓋。

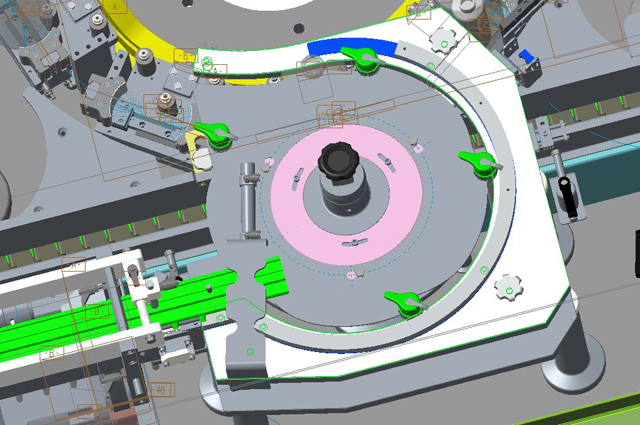

上限劃分
瓶蓋隔板是根據瓶蓋形狀訂製的，不同直徑需要更換，但只需要更換下圖中的白色部分。

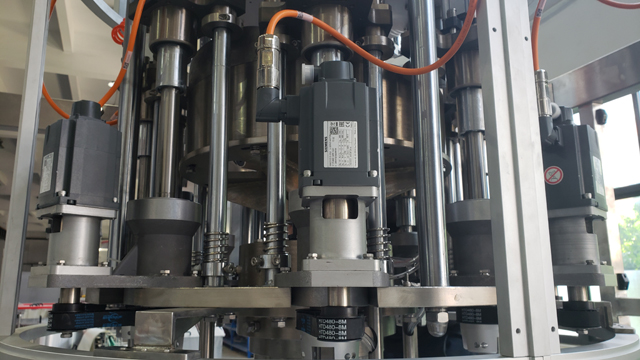

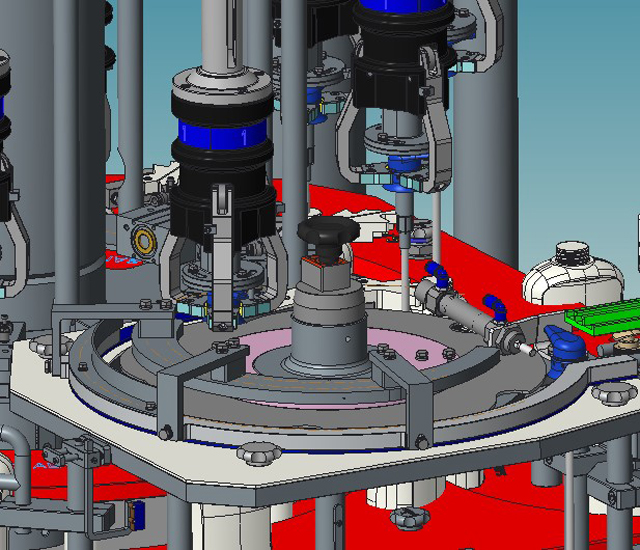

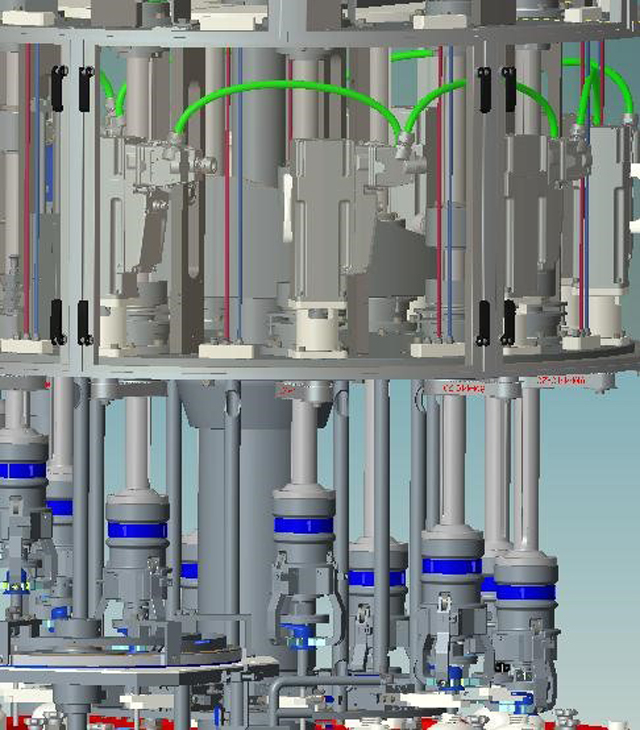

伺服封蓋：
旋蓋機採用西門子驅動系統，將控制系統和伺服馬達結合在超緊湊的統一系統中，在最小的空間內實現最大的靈活性，並減少 90% 的接線。在旋蓋過程中，伺服馬達可以分段控制旋蓋曲線運動，同時確保分段過程的平滑，並實現數位化旋蓋扭力控制，完全優於傳統的離合器扭力控制。
- 整個旋蓋過程由伺服馬達閉環控制和程序控制；
- 自動調節旋蓋力至達到設定扭力；
- 由於運動驅動模組和程序的精確靈活控制，可以消除旋蓋頭慣性和零件偏差的影響；
- 只需改變程式設定值即可實現不同產品之間的扭力切換。

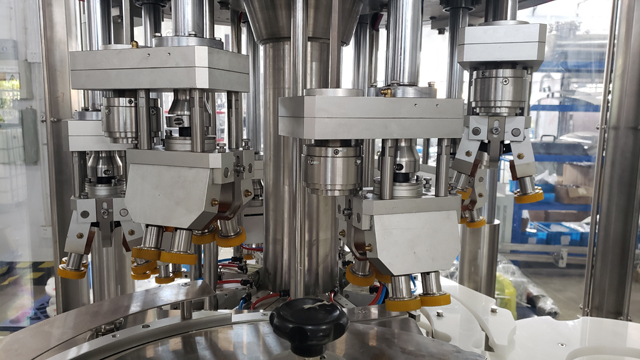

註：對於扳機蓋8頭旋蓋機，旋蓋頭不同：
採用永磁離合器控製瓶蓋扭力。
- 在封蓋過程中，扭力均勻分佈到四個車輪
- 輪與蓋之間進行非相對運動
- 封蓋期間在輪子和瓶子之間保持靜止位置
- 高珍貴扭力控制系統，扭力值穩定合理

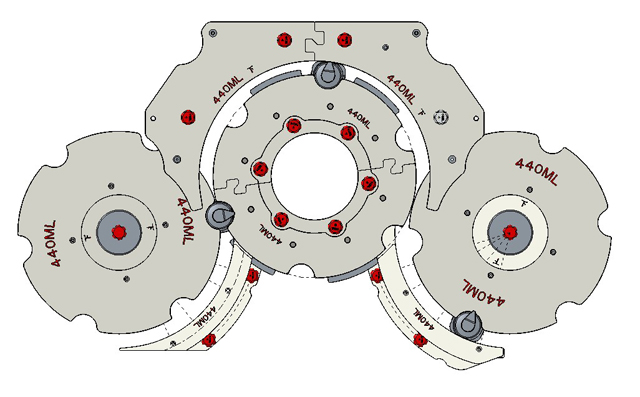

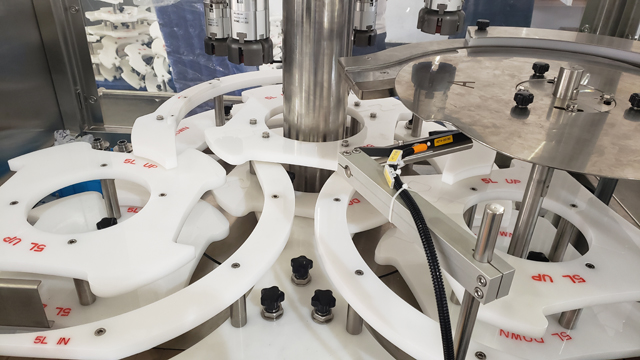

更改不同的產品模板
採用PP材質，依瓶形設計，表面平滑。不僅可以穩定定位，防止瓶子被刮傷；並允許快速轉換。
針對不同規格的產品，採用快拆設計。模板採用顏色編碼以區分不同的規格。

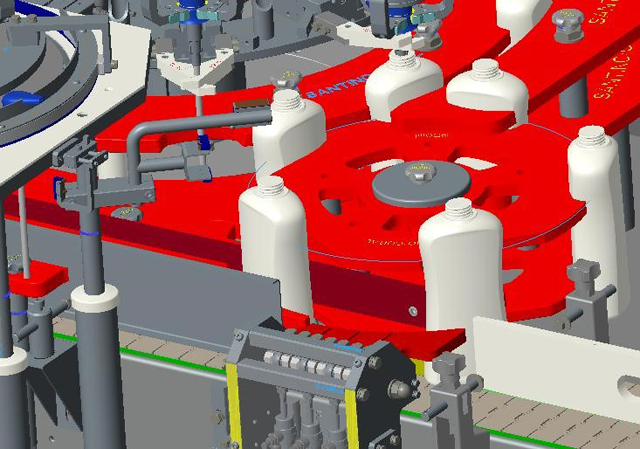

拒絕系統
旋蓋後配備雙輸送機。合格的產品正常輸送，不合格的產品（無蓋、無內管、錯蓋）由擺動氣缸自動分流到另一條輸送機上。當出現堵瓶現象時，旋蓋機會自動停止，待問題解決後重新啟動。
安全門
所有門均安裝限位開關，確保門打開時機器停止並發出警告信號。所有帶有可移動防護罩的生產區域機器均採用電氣聯鎖，以完全關閉主驅動和控制電路，並在打開防護罩後立即使所有機器運動快速停止。
主要技術參數
- 尺寸：2000mm（長）*1800mm（寬）*2800mm（高）
- 旋蓋頭：8頭
- 單機通過率：99%
- 速度：80bpm
- 電壓：220V-380v，50-60HZ（依要求）
- 總功率：5kw
- 所需氣源：0.6Mpa潔淨穩定氣源
- 運轉噪音（分貝）：≤80分貝
- 機器重量：3.5噸
- 機器材質 框架：碳鋼外包不銹鋼框架；
- 與瓶蓋接觸的螺帽：聚氨酯（PU）；
- 紗門：不銹鋼包邊、有機玻璃；電器箱：不銹鋼；
- 連接固定機械零件：碳鋼、不鏽鋼等；
- 密封：橡膠
主要技術部件
- PLC：西門子
- 觸控螢幕：西門子
- 伺服：西門子
- 斷路器：施耐德
- 變頻器：西門子
- 按鈕：施耐德
- 報警燈：施邁賽
- 安全門開關：施邁賽
- 感測器：SICK/IFM/LEUZE
- 遠端模組：Fbox-WIFI（即時通訊、遠端控制）
如果以上品牌缺貨，我們會選擇同等品牌代替。

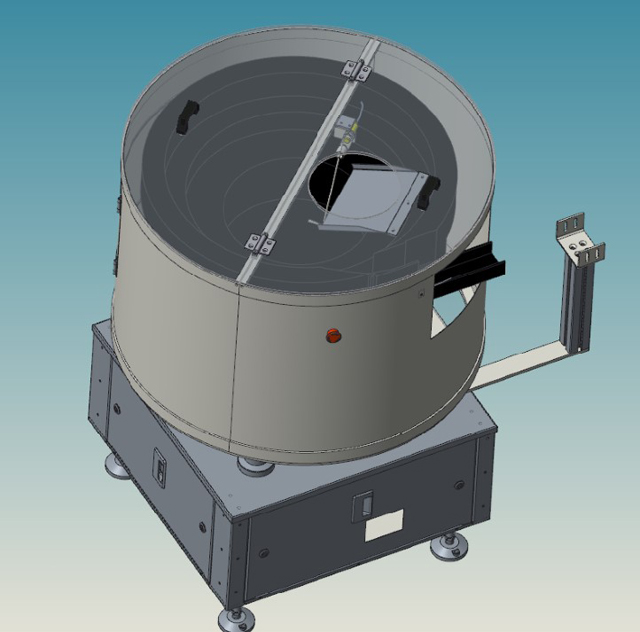

自動加蓋理瓶機
- 利用震動原理將雜亂的噴帽排列整齊，利用定位板將圓帽排列。瓶蓋從蓋通道有序輸出，旋蓋機由分配板抓取。
- 理瓶機的速度會根據電梯自動調整。升降機與理瓶機連接，自動控制送蓋速度，與整線速度相符。
- 理瓶機由旋蓋機介面自動控制，無需人工調整。
- 參數可以被儲存。
- 快速切換。

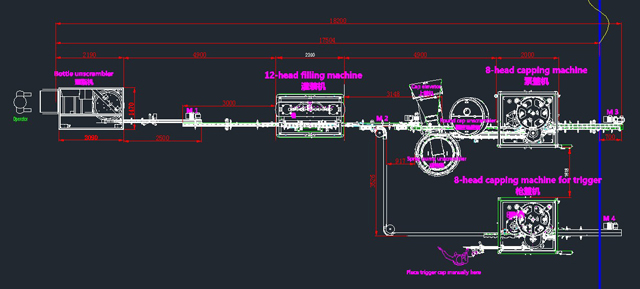

此生產線可與高速灌裝機組成整線：
