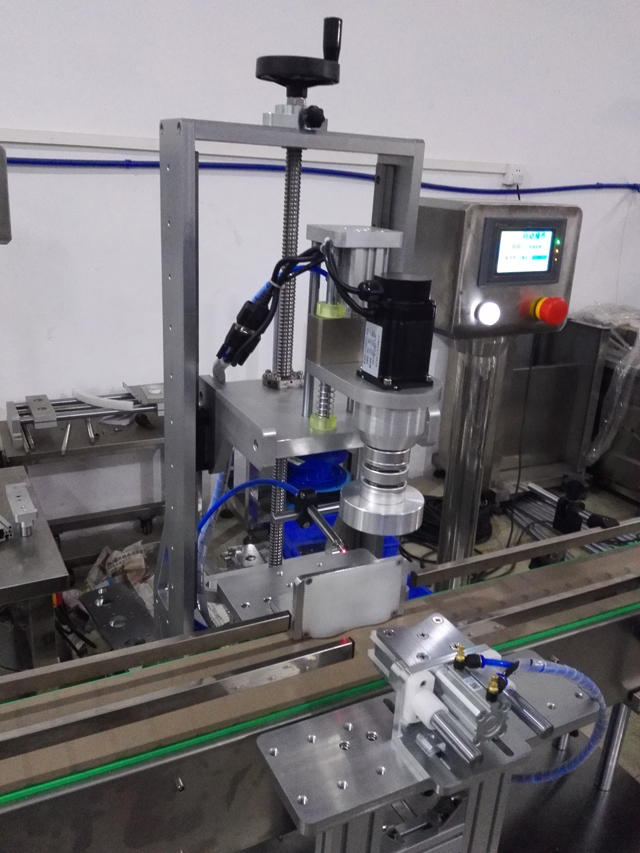

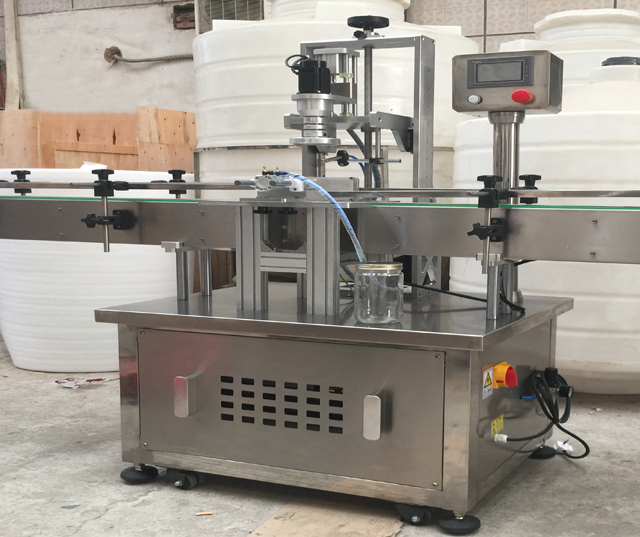

全自動直線伺服單頭卡盤旋蓋機

設備單頭旋蓋機概述

機器採用不銹鋼材料，耐腐蝕，易於清潔。結構設計緊湊，佔地面積小。而效率高，可靠性高，是一種自動化程度高的機器，只需要一名操作人員。是一種集機、電、氣動於一體的自動灌裝旋蓋設備。

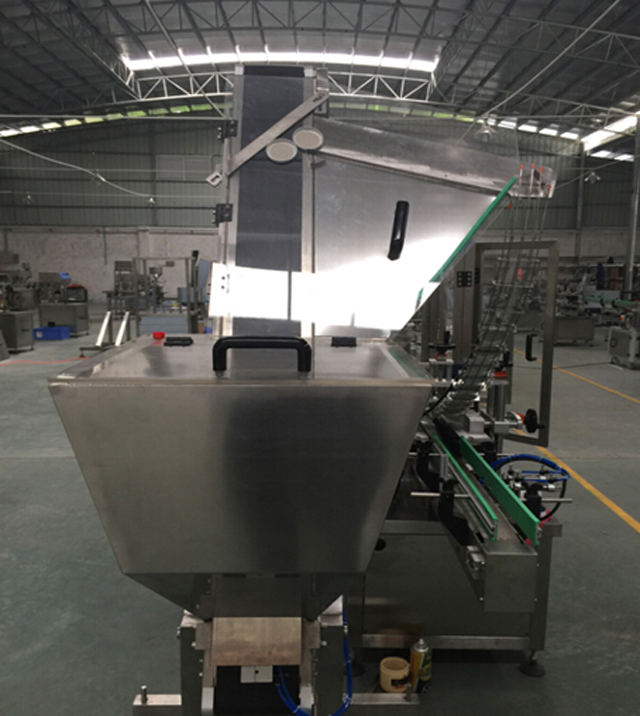

（註：本機為罐子上蓋由工人手工送蓋；可選配自動送蓋系統，如下圖所示）

該機器不需要預埋地腳螺絲。打開包裝後，將整機放置在堅固、平坦的地面上，然後調整機腳螺絲高度。

使用水平儀糾正任何傾斜，以確保每條腿都承受均勻的負載。調整完畢後，將進水管、排水管、電源、氣源連接並固定。

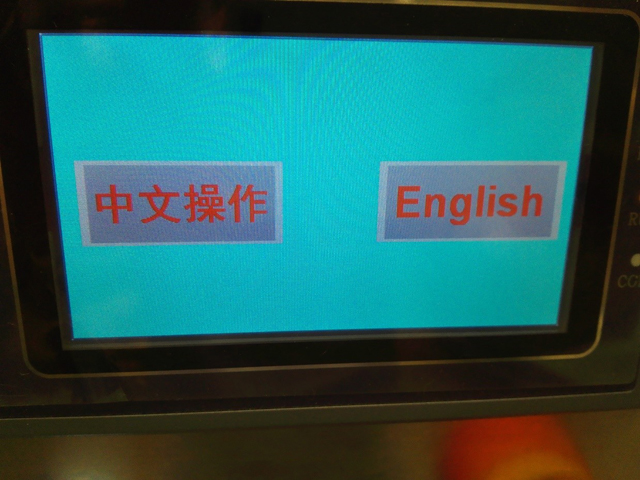

1. 打開主電源開關和設備機殼右側的開關，人機介面顯示如下開機畫面：

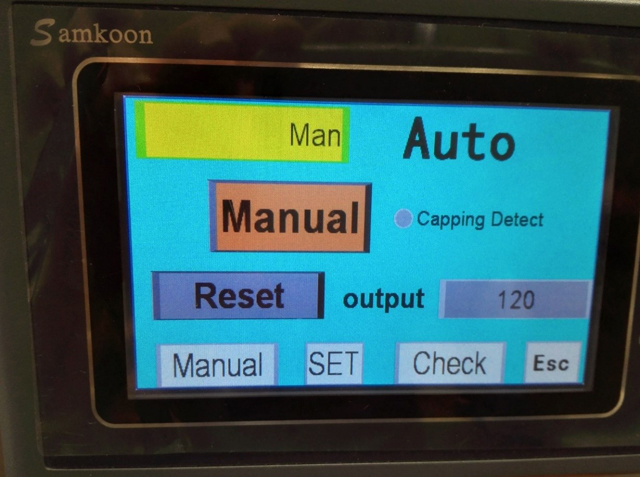

2. 點擊其中一個圖標，螢幕將切換至下圖：

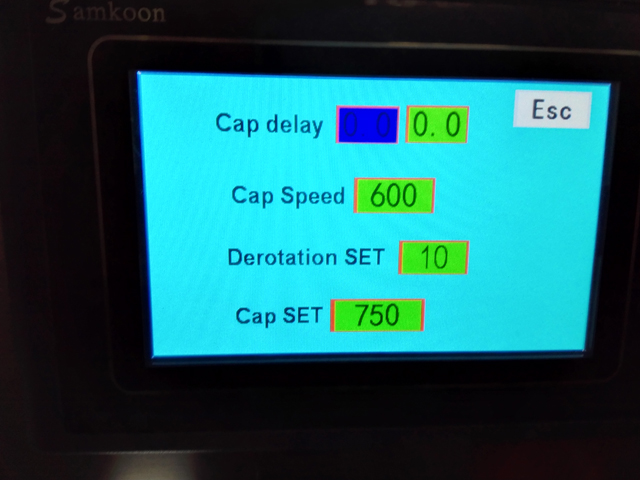

3.0 點選SET進入如下介面：

3.1 封蓋延遲是指當偵測到有瓶子時，延遲開始直到下一個動作。為不同尺寸瓶子的調整增加了方便性。

3.2 旋蓋速度是指旋蓋馬達的轉速。封蓋設定顯示脈衝值，顯示封蓋時間和封蓋位置。旋蓋工作流程為：夾瓶－旋蓋－恢復旋蓋位置－脫瓶。當Capping Delay為0時，表示不設定延遲。

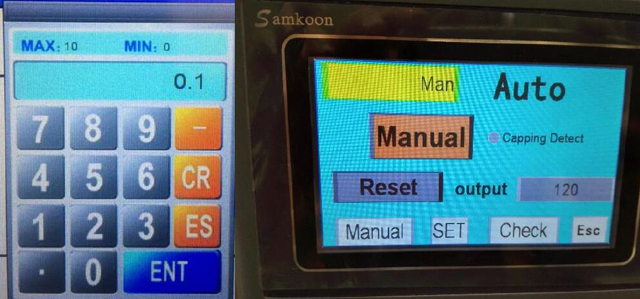

4.0 點選參數右側對應的數字框，彈出如下參數調整介面，其中CR為清除，ES為現有，Enter為確認。當點擊「手動」時，模式將切換為自動模式，機器將自動運作。

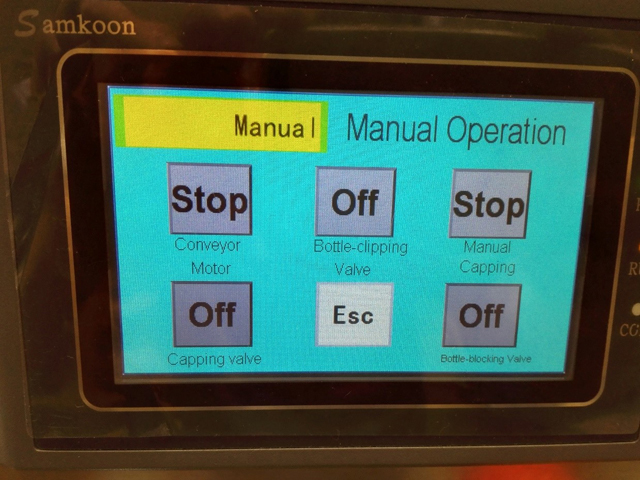

5.0 返回選單介面，點選介面下方的手動，進入以下介面。如果需要單獨手動操作，請按一下相應的開關繼續。

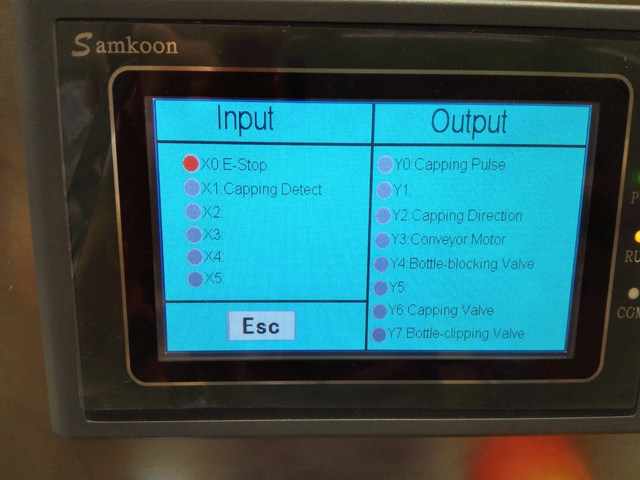

6.0 返回選單介面，點選勾選進入下列介面。當此指示燈亮時，表示PLC上對應的輸入端有訊號輸入。請參閱下面的畫面：

機器啟動前	觸控螢幕顯示啟動畫面
選擇語言	螢幕變成選單螢幕
點擊螢幕底部的手動	螢幕轉至手動操作模式	手動運行時，調試時點擊鍵盤上對應的數字
點擊“自動”	螢幕轉至自動模式	點擊自動啟動，所有程式都會啟動
點擊緊急停止	緊急停止狀態下	生產過程中出現異常狀況應立即緊急停止，異常現象消除後應重新緊急停止

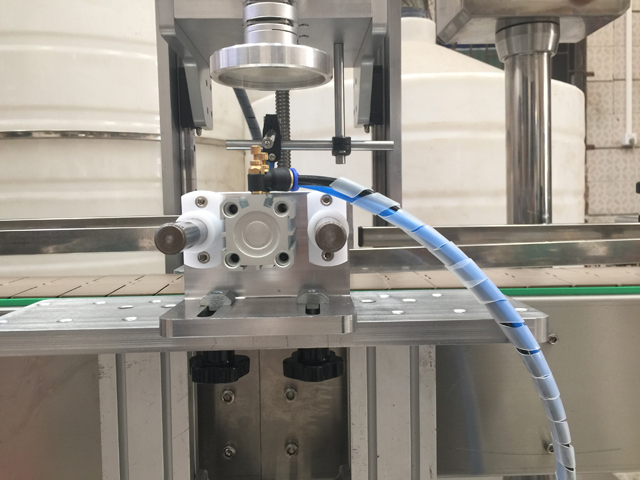

剪瓶除錯	輸送機兩側有固定夾瓶汽缸的螺絲。鬆開內六角螺帽M8和星形握把旋鈕，可前後移動將瓶子固定在夾瓶器的握把上	瓶子夾緊度不宜過緊或過鬆而要適當

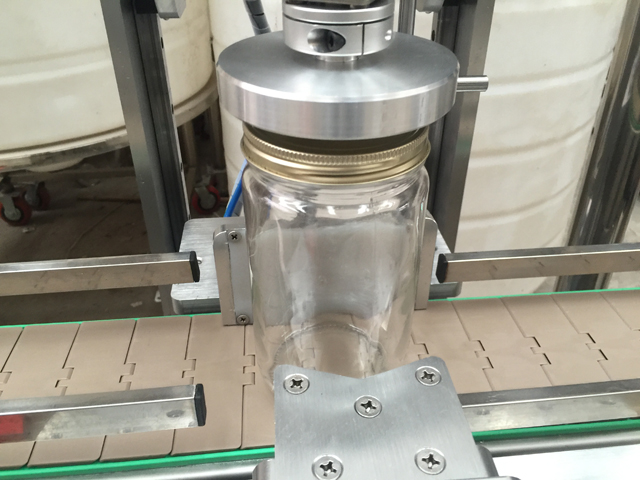

封蓋調試	鬆開星形握柄旋鈕，旋轉機器背面的手柄即可	旋蓋時旋蓋頭與瓶蓋接觸不宜過高或過低

X1 上蓋偵測：當偵測到有瓶子時，X1 指示燈亮起。然後開始延時，延時結束後開始剪瓶、旋蓋。

X0急停：正常情況下，X0指示燈熄滅。當按下它時，機器將停止，所有運動將恢復到原來的狀態。

Y0 封蓋脈衝：當Y0 指示燈亮時，表示有脈衝在工作。

Y2 封蓋方向：當Y2 指示燈亮起時，表示封蓋方向正在運作。

Y3 輸送機馬達：Y3 指示燈亮時，輸送機運轉。

Y4堵瓶閥：當Y4指示燈亮起時，表示夾瓶汽缸正在運作。

Y6 封蓋閥：當Y6 指示燈亮起時，表示封蓋閥正在運作。

Y7 夾瓶閥，當Y7 指示燈亮時，表示夾瓶汽缸正在運作。

不	故障	可能的原因	解決方案
1	電源指示燈電源指示燈不亮或亮但機器沒有動作	無電源或缺相問題	檢查進線電源和櫃內電源是否有問題。
2	氣缸不動作或動作異常	是否有氣源	打開氣源
		電磁閥無電壓	檢查電路狀態，先檢查櫃內對應工作站是否有電源。如果有，則檢查外部電路。
		節氣門調節不當	調整油門位置，順時針旋轉，汽缸加速；當逆時針旋轉時，氣缸速度會減少。
		時間設定參數是否合適或為0。	重置時間設定
3	封蓋不緊	瓶子夾不緊或旋轉或旋蓋時間太短	調整夾瓶裝置或增加旋蓋時間
