- 管材：塑膠管/層壓管
- 灌裝量：5ml-250ml/管（可調）
- 灌裝精度：1%（≤）
- 輸出能力：每分鐘 45 管
- 管徑：Ø10mm-Ø50mm
- 最大管長：220mm
- 電源供應器：220v/380v/50-60hz
- 氣壓：0.55mpa-0.65mpa
- 輔助馬達：1.1kw
- 熱封功率：3.0kw
- 外形尺寸（長x寬x高）：2000*900*1500
- 管材灌裝封口機重量：850kg
觀看影片
本機的控制部分由智慧型人機介面、大螢幕觸控螢幕顯示/操作控制面板組成，包括溫度設定、馬達轉速、填充速度、直螢幕顯示和螢幕控制。 SUS304、SUS316L。隨機附送透明蓋、加料管、加料裝置。該機具有安全開關、自動停機、軟管定位、光電封口控制等功能。
整個過程中，送管、設定、填充、封口、頂出均自動控制。數位計數裝置安裝在機器前低部。填充過程中，填充頭置於料鍋內，避免空氣進入。對於高黏度灌裝物料，設有吹掃裝置，確保完全密封。多種密封形式可供選擇，滿足客戶的不同需求。
主要參數
| 模型 | VK-TFS-009 |
| 管材 | 塑膠管/層壓管 |
| 灌裝量 | 5ml-250ml/管（可調） |
| 灌裝精度 | 1%（或以下） |
| 輸出能力 | 45管/分鐘 |
| 管徑 | Ø10mm-Ø50mm |
| 最大管長度 | 220毫米 |
| 電源 | 220v/380v/50-60hz |
| 氣壓 | 0.55mpa-0.65mpa |
| 輔助馬達 | 1.1千瓦 |
| 熱封功率 | 3.0千瓦 |
| 外形尺寸（長寬高） | 2000*900*1500 |
| 管材灌裝封口機重量 | 850公斤 |
主要特點

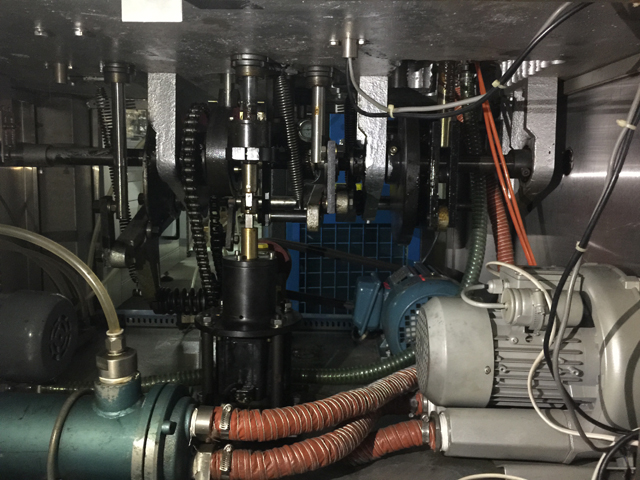

- 以下傳動部分封閉在平台內，安全可靠、無污染；
- 填充、封口部分安裝在半封閉靜框觀察罩上方平台上，易於觀察、操作方便、維護方便；
- PLC控制，人機對話介面；
- 迂迴轉盤凸輪傳動，速度快，精準度高；
- 箱體和斜管位置可選；
- 弧形扶手設有真空吸附裝置，扶手與壓管裝置相互作用，將軟管送入上管站；
- 光電標準工作站，高精度感測器，步進馬達控制軟管圖案在正確位置；
- 可移動注料頭深入軟管內部注料，側出邊注，注料尾部採用一體化噴嘴輸送方式，確保填充吹切品質；
- 無管不灌裝；
- 密封採用（萊丹熱風槍）尾管內部加熱，外部配置冷卻裝置冷卻；
- 工作站自動鍵入列印在該位置的製程要求的代碼號；
- 塑膠機器人將軟管切成直角或圓端以供選擇；
- 故障警報、無管警報、開門停機、超載停機；
- 計數並定量停機時間；

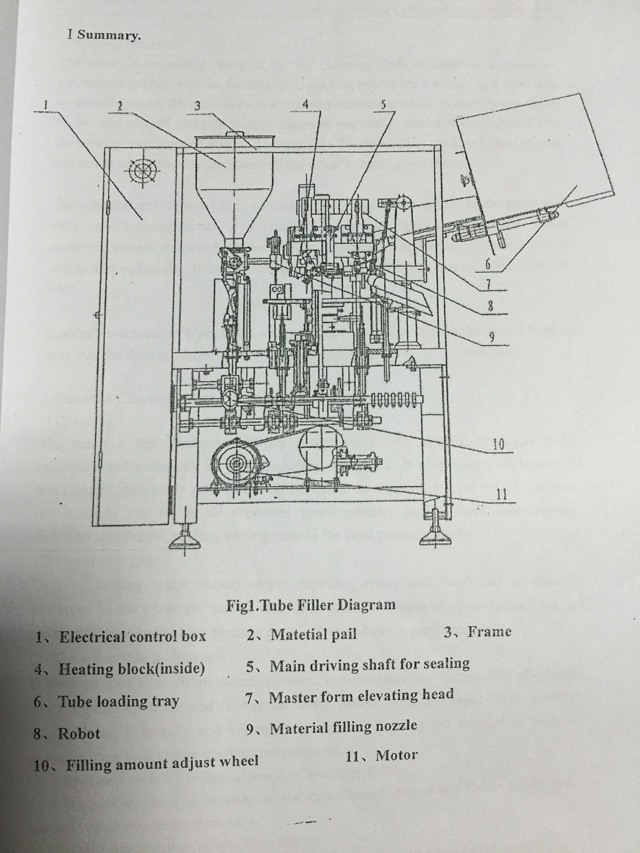

軟管灌裝封口機圖紙

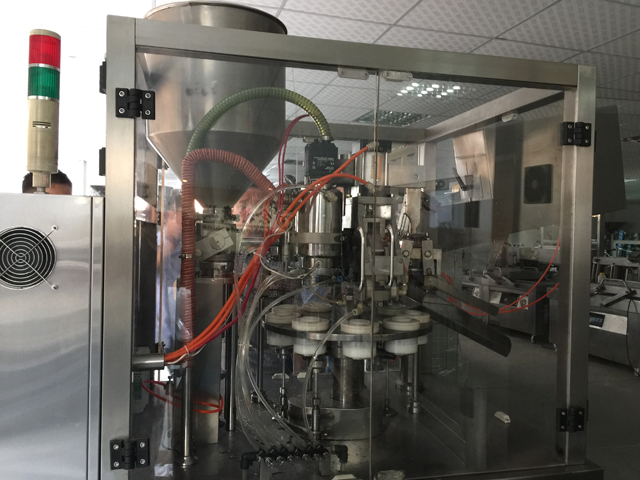

軟管灌裝封尾機工作原理

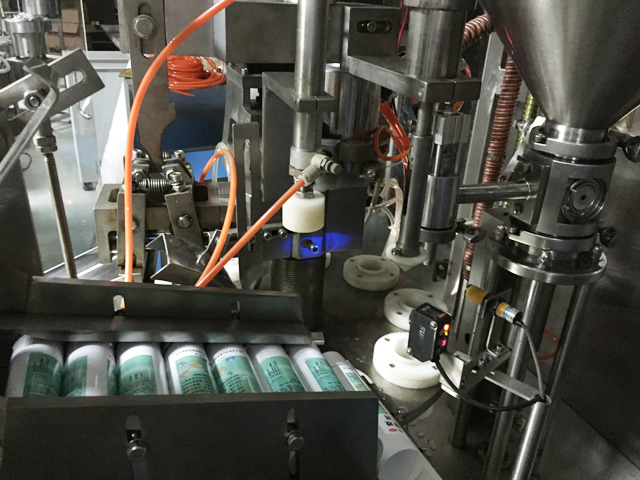

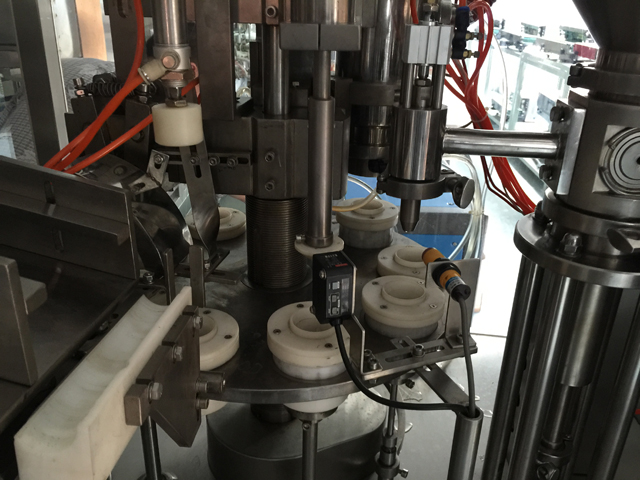

大容器中整齊的空管在輸送機上依序流動，自動塞上成型模具，由機器人翻入各個工位；同時，在與錐形可鎖料斗直接相連的定量活塞閥的作用下，膏狀物料自動注入各間隔工位的管內。
隨後轉盤將填充的管子帶到下一個工位，機械手立即密封管子的底部。該機可透過調整流量計來改變灌裝量。此外，它還可以熱密封所有塑膠管和層壓軟管。打碼機的機械手在管子末端列印日期、序號和有效期限。之後，最終產品將自動匯入收集容器管中。

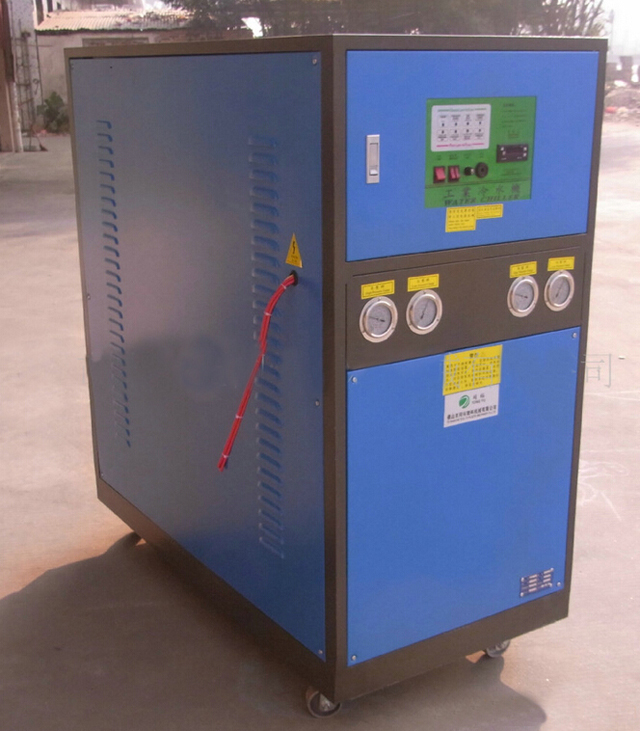

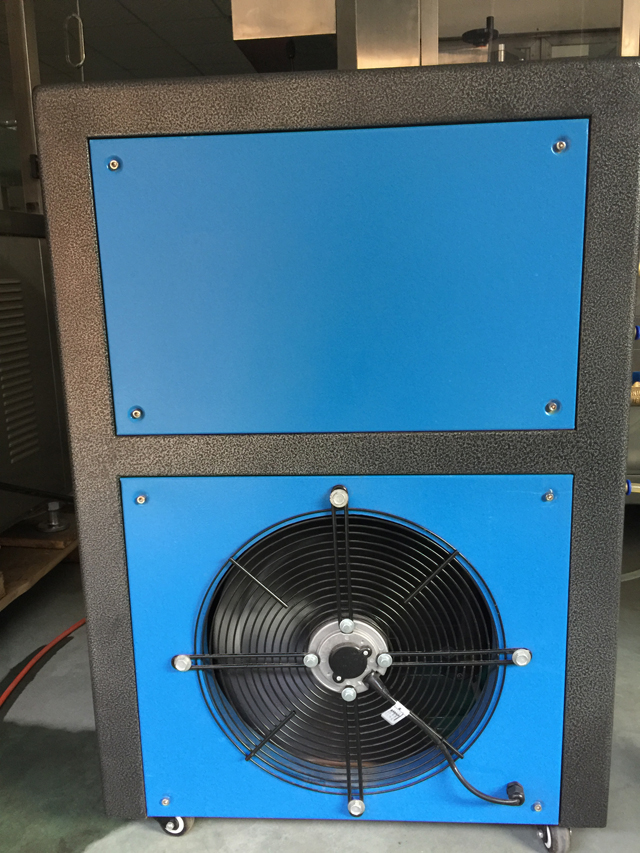

用於冷卻內外加熱過程的附件

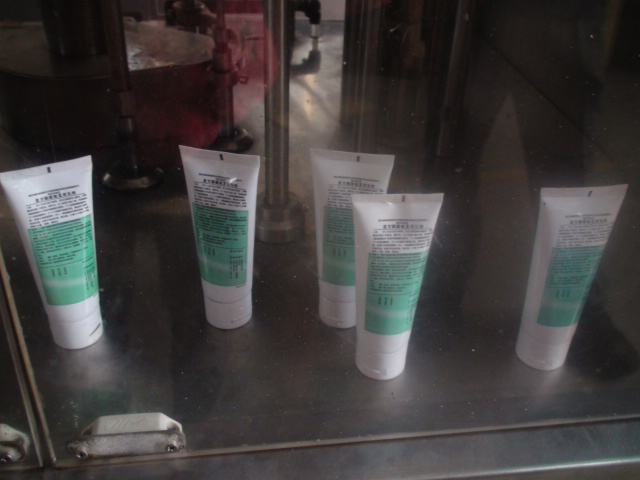

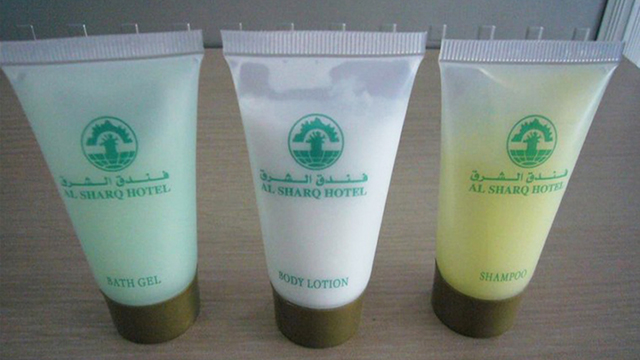

樣品
